LUNDAHL ANALOGUE AUDIO TRANSFORMERS

19 Produkte
LUNDAHL LL1517 TRANSFORMER Analogue audio, PCB, line output
LUNDAHL LL1517 TRANSFORMER Analogue audio, PCB, line outputLUNDAHL LL1527 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1528 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1530 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1531 TRANSFORMER Analogue audio, PCB, line inputLUNDAHL LL1532 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1538 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1539 TRANSFORMER Analogue audio, PCB, line output+11LUNDAHL LL1540 TRANSFORMER Analogue audio, PCB, line inputLUNDAHL LL1545A TRANSFORMER Analogue audio, PCB, line inputLUNDAHL LL1570 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1571 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1581XL TRANSFORMER Analogue audio splitting, PCB, 2 outputsLUNDAHL LL1587 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL1588 TRANSFORMER Analogue audio, PCB, general purpose, high levelLUNDAHL LL1636 TRANSFORMER Analogue audio, PCB, microphone inputLUNDAHL LL2811 TRANSFORMER Analogue audio, PCB, line outputLUNDAHL LL5402 TRANSFORMER Analogue audio, PCB, line outputLUNDAHL LL7401 TRANSFORMER Analogue audio, PCB, line output

A range of high performance PCB mounting analogue audio transformers, manufactured in Sweden. Lundahl will design variations on existing types, or completely new constructions, to meet specific needs. All housing cans are mu-metal, and pin diameters are 1.1mm, recommended PCB drill 1.5mm.

Type Turns Ratio Size LxWxH (mm) Applications Comments

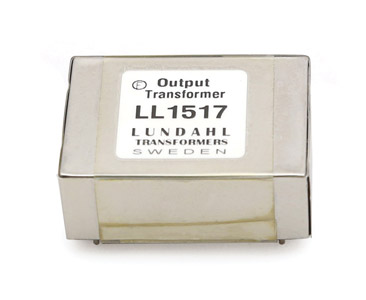

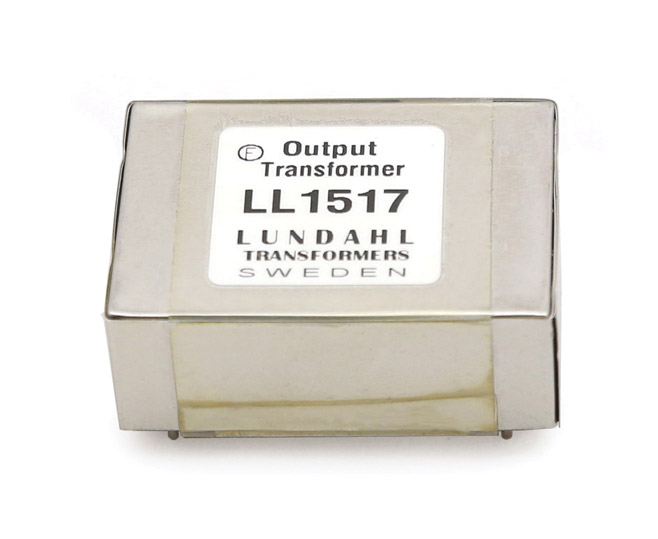

LL1517 1+1,ct : 1+1 47x34x19 Line output Universal output.

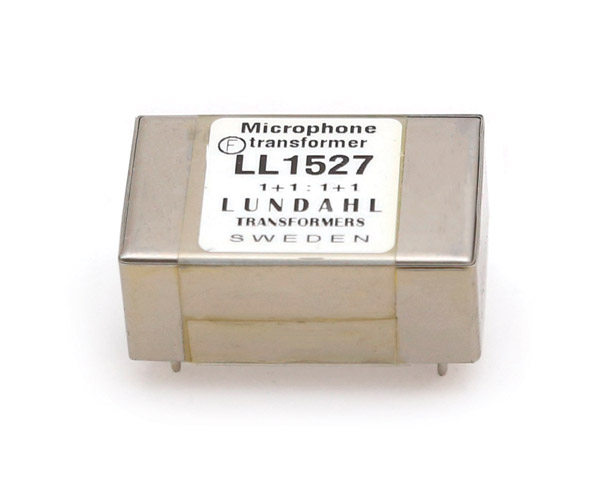

LL1527 1+1 : 1+1 38x24x17 Isolation, The "standard" problem solver.
Microphone Ground isolation, MS decoding, splitting 1 direct + 1 isolated outputs.
Mic input 200:800 Ω.

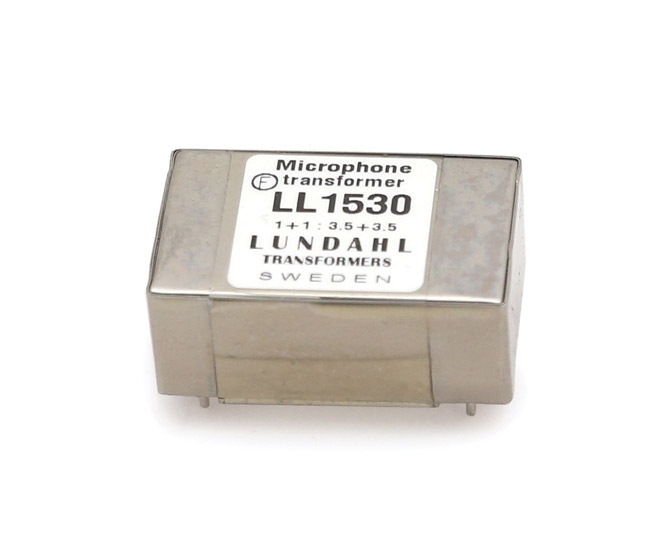

LL1530 1+1 : 3.5+3.5 38x24x17 Microphone 200 : 10 k Ω. Also used in DI-boxes 10k : 200 Ω.
LL1531 1+1:2 28x17x15 Line input Small size.

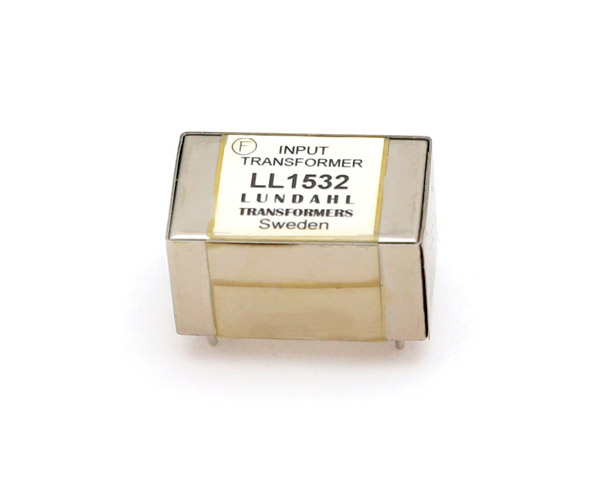

LL1532 1+1 : 2 28x17x15 Isolation A small size audio transformer.
For isolation and microphone input (200:800 Ω).

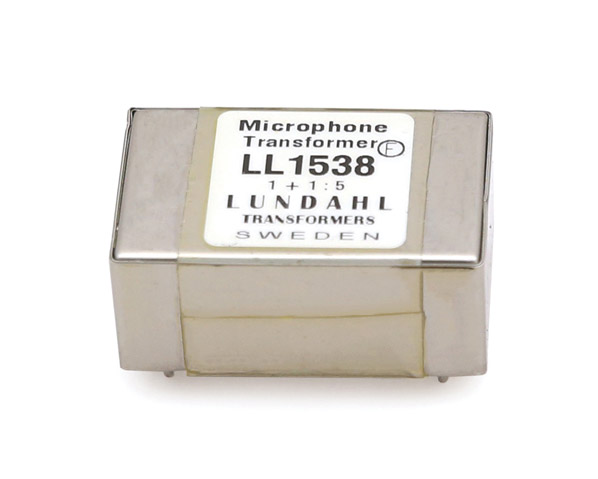

LL1538 1+1 : 5 38x24x17 Microphone 200 : 5 k Ω.
LL1539 2 : 1+1 47x34x21 Line output For balanced drive.

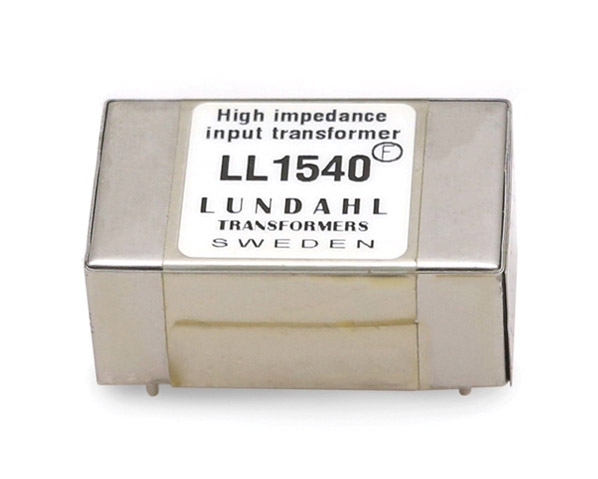

LL1540 1+1 :1+1 38x24x17 Line input High level input.

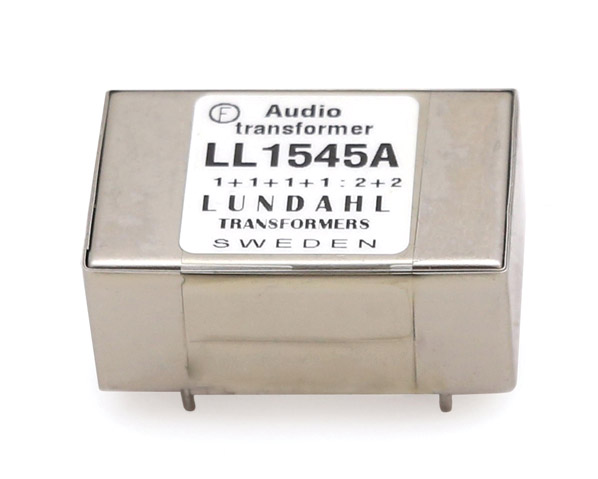

LL1545A 1+1+1+1 : 2+2 38x24x17 Line input General purpose with many connection alternatives.

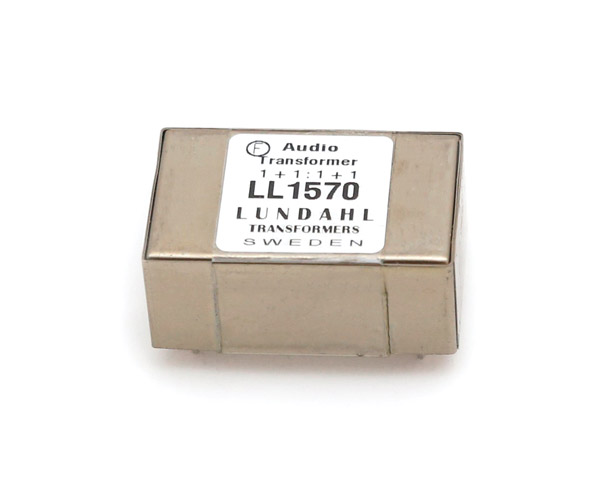

LL1570 1+1 : 1+1 38x24x17 Isolation, Splitting 1 direct + 1 isolated outputs. Extra wide bandwidth.
Microphone 200 : 200 Ω or 200 : 800 Ω.
For low impedance input mic preamps such as Jensen JE-990
LL1571 1+1 : 1.75 + 1.75 38x24x17 Microphone 200 : 2.5 k Ω.

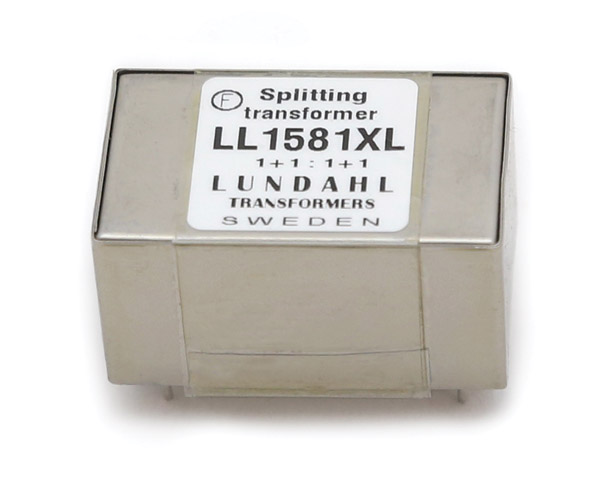

LL1581XL 1+1 : 1+1 38x24x20.5 Splitting Splitting 1 direct + 2 isolated outputs.
Very high immunity to external magnetic fields
and to large ground differences.

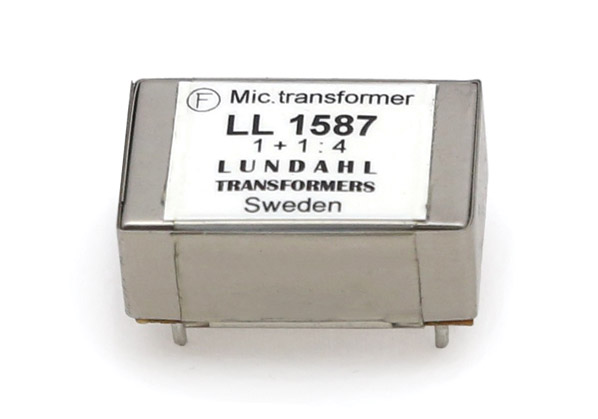

LL1587 1+1 : 4 26x17x12 Microphone 200 : 3.2 k Ω. Small size.

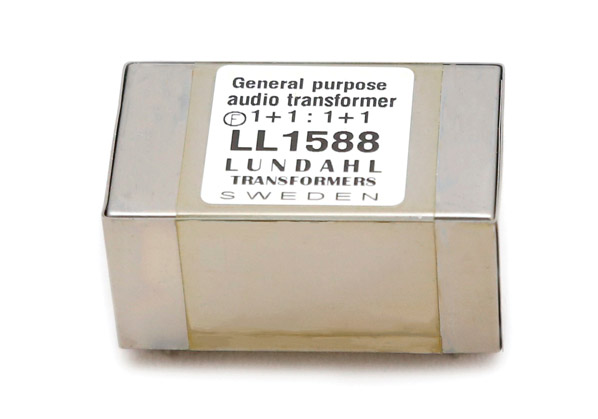

LL1588 1+1 : 1+1 47x28x24 Isolation High level isolation applications 1:2 microphone input. Phase splitting.

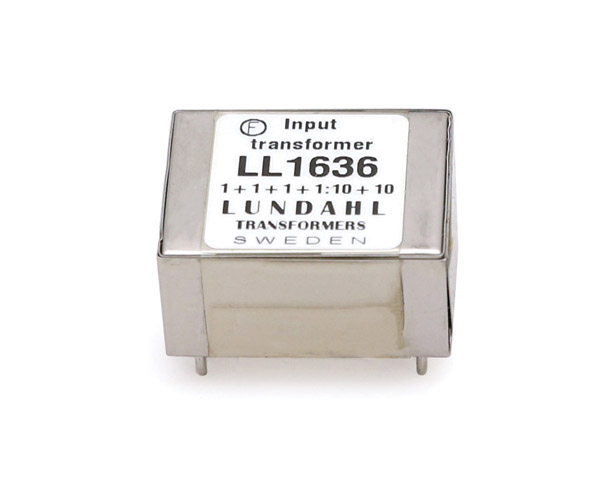

LL1636 1+1+1+1 : 10+10 30x23x14.5 Microphone Mic Input. DI-box. Moving coil input.
LL2811 1+1 : 1+1 31x26x23 Line output For balanced drive. Four section windings.
Small footprint. Fits three in a row across a Euroboard.

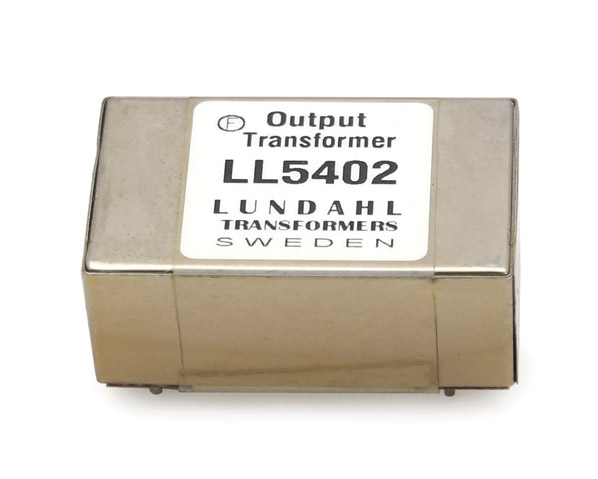

LL5402 2 : 1+1 43x28x21 Line output For unbalanced drive

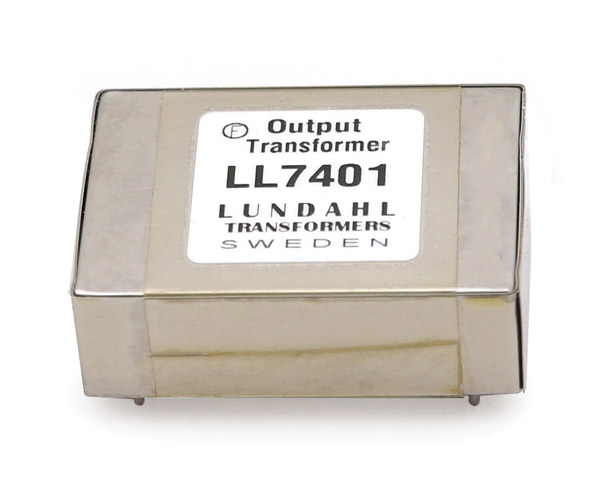

LL7401 1+1 : 1+1 47x34x17 Line output For balanced drive.

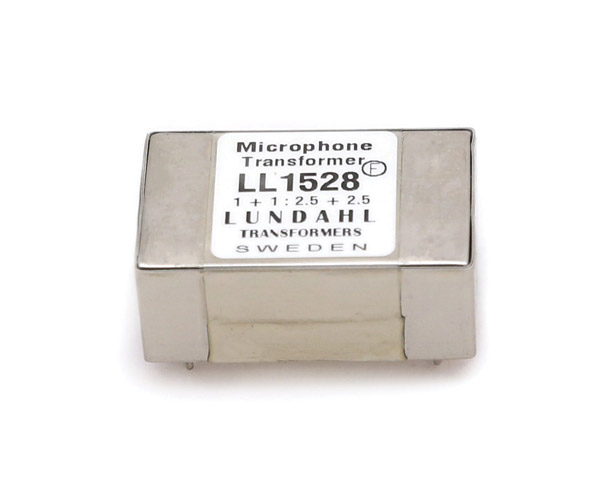

LL1528 1+1 : 2.5+2.5 38x24x17 Microphone 200 : 5 k Ω.

Full data and application notes for each type are available in the linked resources.

Bezeichnung Preis €
zzgl. MwSt. 		Hinzufügen
Versand
LUNDAHL LL1517 TRANSFORMER Analogue audio, PCB, line output Artikelnummer: 23-131
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 92,30 €
10+ 89,53 €
50+ 87,68 €
100+ 85,85 €
LUNDAHL LL1527 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-101
2 lieferbar Mehr benötigt?
1+ 87,73 €
10+ 85,10 €
50+ 83,34 €
100+ 81,59 €
LUNDAHL LL1528 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-102
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 89,09 €
10+ 86,41 €
50+ 84,64 €
100+ 82,85 €
LUNDAHL LL1530 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-104
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 89,83 €
10+ 87,13 €
50+ 85,34 €
100+ 83,54 €
LUNDAHL LL1531 TRANSFORMER Analogue audio, PCB, line input Artikelnummer: 23-111
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 83,05 €
10+ 80,56 €
50+ 78,90 €
100+ 77,24 €
LUNDAHL LL1532 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-105
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 81,79 €
10+ 79,34 €
50+ 77,70 €
100+ 76,07 €
LUNDAHL LL1538 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-103
1 lieferbar Mehr benötigt?
1+ 100,63 €
10+ 97,61 €
50+ 95,60 €
100+ 93,59 €
LUNDAHL LL1539 TRANSFORMER Analogue audio, PCB, line output Artikelnummer: 23-132
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 82,31 €
10+ 79,84 €
50+ 78,19 €
100+ 76,55 €
LUNDAHL LL1540 TRANSFORMER Analogue audio, PCB, line input Artikelnummer: 23-112
4 lieferbar Mehr benötigt?
1+ 93,06 €
10+ 90,26 €
50+ 88,40 €
100+ 86,54 €
LUNDAHL LL1545A TRANSFORMER Analogue audio, PCB, line input Artikelnummer: 23-113
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 100,63 €
10+ 97,61 €
50+ 95,60 €
100+ 93,59 €
LUNDAHL LL1570 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-106
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 96,76 €
10+ 93,85 €
50+ 91,92 €
100+ 89,99 €
LUNDAHL LL1571 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-107
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 100,63 €
10+ 97,61 €
50+ 95,60 €
100+ 93,59 €
LUNDAHL LL1581XL TRANSFORMER Analogue audio splitting, PCB, 2 outputs Artikelnummer: 23-110
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 125,64 €
10+ 121,92 €
50+ 119,45 €
100+ 116,94 €
LUNDAHL LL1587 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-109
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 81,79 €
10+ 79,34 €
50+ 77,70 €
100+ 76,07 €
LUNDAHL LL1588 TRANSFORMER Analogue audio, PCB, general purpose, high level Artikelnummer: 23-114
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 129,12 €
10+ 125,28 €
50+ 122,64 €
100+ 120,12 €
LUNDAHL LL1636 TRANSFORMER Analogue audio, PCB, microphone input Artikelnummer: 23-108
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 123,12 €
10+ 119,44 €
50+ 116,98 €
100+ 114,52 €
LUNDAHL LL2811 TRANSFORMER Analogue audio, PCB, line output Artikelnummer: 23-133
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 81,08 €
10+ 78,65 €
50+ 77,03 €
100+ 75,41 €
LUNDAHL LL5402 TRANSFORMER Analogue audio, PCB, line output Artikelnummer: 23-134
1 lieferbar Mehr benötigt?
1+ 80,30 €
10+ 77,89 €
50+ 76,28 €
100+ 74,69 €
LUNDAHL LL7401 TRANSFORMER Analogue audio, PCB, line output Artikelnummer: 23-135
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 82,31 €
10+ 79,84 €
50+ 78,19 €
100+ 76,55 €
