Diese Miniaturschaltkreise dienen als Umschaltrelais in Broadcast-Qualität für Datenraten bis zu 12Gb/s. Sie sind für eine automatische Umschaltung bei Stromausfall und zur Quellenauswahl geeignet. Sie können so verwendet werden, um zwischen zwei Eingängen zu wählen, oder mit einem Eingang verwendet zu werden und zwischen zwei Ausgängen zu wählen: sie sind mittels 5V DC Signale gesteuert, die auf die Klemmschrauben gelegt werden.
Es gibt 3 Typen: Der L4KR01 wird für volle 12G/4K UHD SDI Video Verwendungen (sowie rückwärtskompatibel für 6G, 3G, HD und SD SDI) anwendbar. Der L3GR01 kann mit 3G, HD oder SD SDI Signale und der LHDR01 mit HD oder SD SDI verwendet werden. Jeder Splitter wird in einem ABS Gehäuse eingebaut, das mit drei weiblichen BNC-Steckverbindern ausgerüstet ist.
Alle LEN Videosplitter können mit dem ASI Format benutzt werden.
Hinweis 1: Extremfall. 2: Maximale Dämpfung. 3: Maximaler Verlust (maximum loss), DC - 360MHz. Alle Daten wurden mit aktiviertem Relais erhoben. Spulenspannung: 5V DC, 80mA.
| Abmessungen: 45 x 30 x 15mm (Länge x Breite x Höhe), ausschliessliche Steckverbinder. |
Die LMPR01 Rackmontageblende, 19-Zoll 1HE und in schwarz gefertigt. Diese kann 8 Splitter aufnehmen, die von hintern mittels der mitgelieferten Montageschrauben mountiert werden können. Die BNC-Steckverbinder sollten nach außen gerichtet sein. Falls gewünscht können sie rückseitig eingebaut werden, um die Splittermodulen zu zeigen, die dann 15mm vom Panel herausragen.
These are miniature single-circuit, change-over relays providing full broadcast quality switching, for data rates up to 12Gb/s. They are suitable for applications such as power-failure switching and source selection. They can be used to choose between two inputs or to have a single input and choose between two outputs, controlled by a 5V DC applied to the coil.

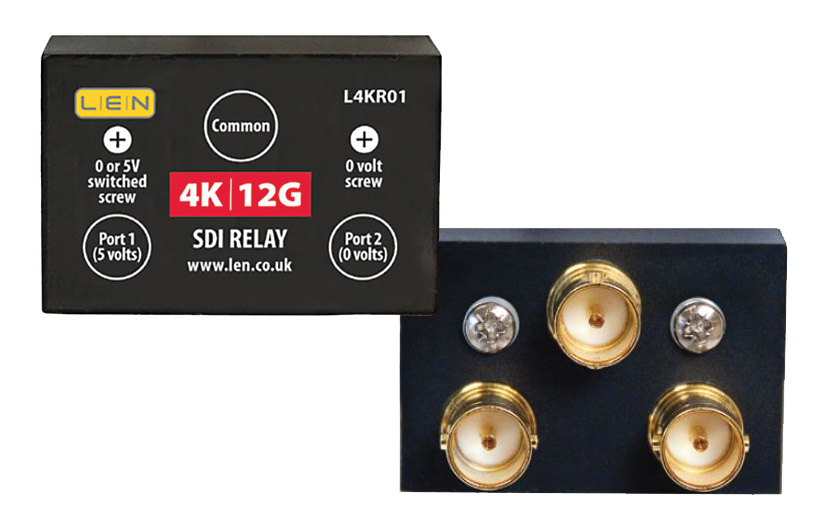

Three models are available: L4KR01 is for use with full 12G/4K UHD SDI video and all lower standards including 6G, 3G, HD and SD SDI. L3GR01 may be used with 3G, HD or SD SDI signals while LHDR01 may be used with HD or SD SDI. Each is built in an ABS enclosure fitted with three female BNC connectors, with mounting screws, which are also used to connect to the coil, on the same face of the relay as the connectors.
All LEN Video Relays can also be used with the ASI format.
Note 1: Worst case. 2: Maximum attenuation. 3: Maximum loss, DC - 360MHz. All measurements are quoted with the relay energised. Coil voltage: 5V DC, 80mA.
Dimensions: 45 x 30 x 15 (l x w x h) mm, excluding connectors.
Optional accessories: LMPR01 rack frame is a 1U 19-inch panel, finished in black, punched to take eight relays mounted from the rear by means of the mounting screws, the BNC connectors facing out of the rack. If it is desired to have the connectors facing into the rack, the relays may be reversed, revealing the relay modules which will protrude 15mm from the surface of the panel.
