LEN L3GF03 VIDEO-ISOLATOR, galvanische Trenneinheit, 3G SDI, 4000V, medizinisch

Artikelnummer
90-6156
Hersteller
LEN
Typennummer
  • L3GF03

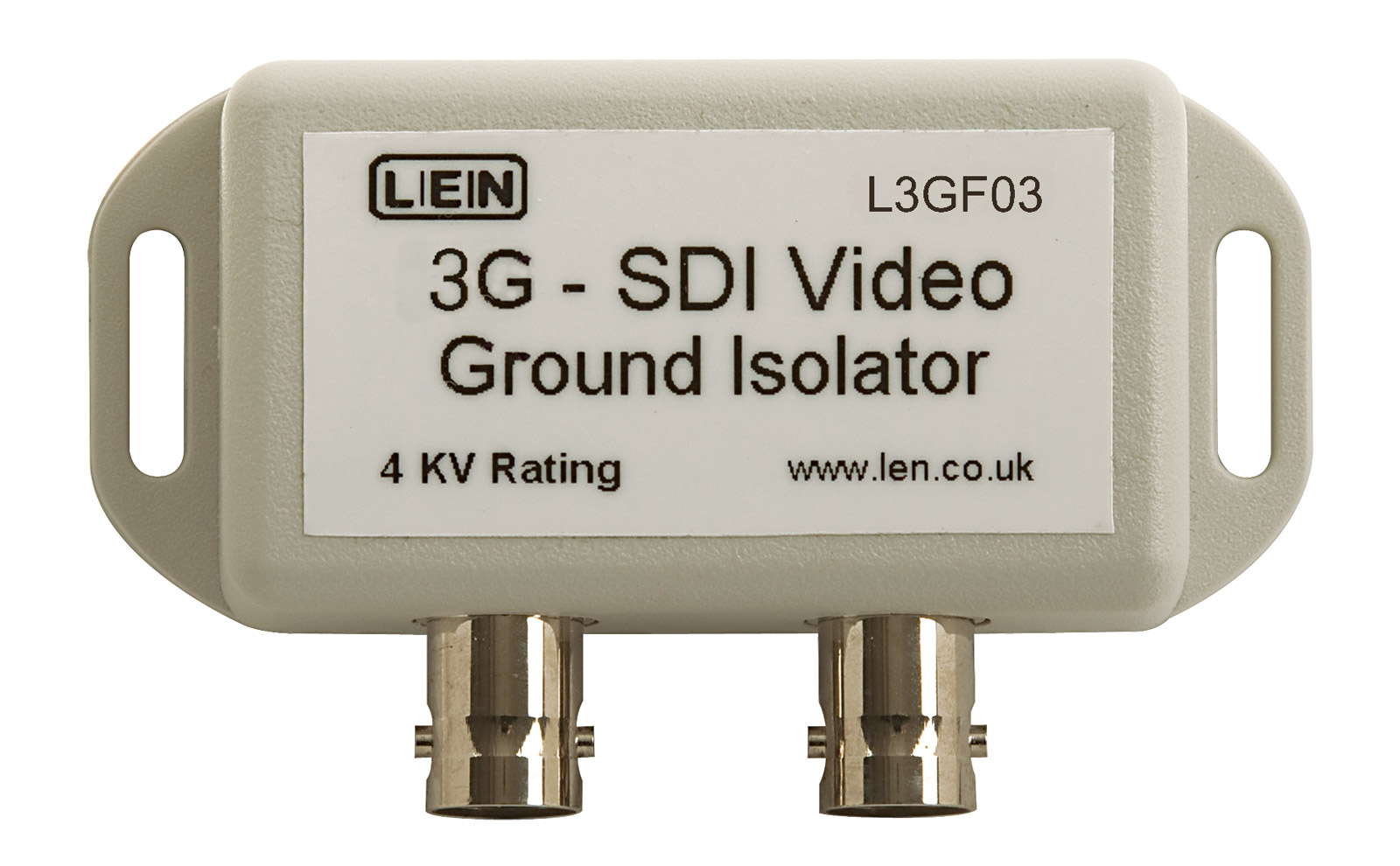

LEN L3GF03 VIDEO-ISOLATOR, galvanische Trenneinheit, 3G SDI, 4000V, medizinisch
LEN L3GF03 VIDEO-ISOLATOR, galvanische Trenneinheit, 3G SDI, 4000V, medizinisch

Bestellangaben

MwSt. / Versand
474,72 €
pro Stück (zzgl. MwSt.)
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
RoHS Konform

LEN VIDEOFILTER – zertifiziert für medizinische Anwendung - SD, HD, 3G, 4K/12G SDI Erdungsisolatoren

Diese LEN Erdungsisolatoren verwenden einer breitbandige Hochpass-Filter zur DC-Potentialtrennung zwischen zwei Geräten. Gleichzeitig erlaubt er die volle Brandbreite des SDI-Signals zu übertragen und dadurch werden Signalverzerrungen und Bediener-Stromschlag wegen Spannungsdifferenz vermieden. Dieses Methode übertrifft Bandbreiteübertrageung für SDI-Signale; sowohl das Signal und der Erdungspfad zwischen Geräten sind isoliert und es gibt keine Signalverzerrung. Sie können mit dem ASI Format verwendet werden.

Diese Isolatoren, die für medizinische Anwendungen zertifiziert sind, bieten hohe Duschschlagsspannung und sind sowohl in ABS-Gebäuden mit Montageflanschen aufgebaut als auch als zylindrische Versionen mit oder ohne Montageflansche. Für Isolatoren nicht für medizizinische Zwecke, siehe LEN VIDEOFILTER – SD, HD, 3G, 4K/12G SDI & ERDUNGSISOLATOREN

Übliche Spezifikationen sind wie folgt. Eingangs- und Ausgangsimpedanz: 75 Ohm. Rückflussdämpfung: Besser als 20dB.

Typ Bandbreite(1) Durchschlagsspannung(1)
LHDF03 0.5 MHz bis 1485 MHz, - 0.25dB 4kV
L3GF03 0.5 MHz bis 3000 MHz, - 0.25dB 4kV
LHDGI03 0.5 MHz bis 1485 MHz, - 0.25dB 4kV
L3GGI03 0.5 MHz bis 3000 MHz, - 0.25dB 4kV
L4KGI03 0.5 MHz bis 12000 MHz, - 0.25dB 4kV

Zu Beachten 1: Minimal-Werte

L3GF03, LHDF03 – Hohe Durchschlagsspannung, gekapselte Gehäuse

L3GF03 kann mit 3G, HD oder SD SDI Signale verwendet werden, während der LHDF03 mit HD oder SD SDI verwendet werden kann. Diese Geräte haben sehr hohe Durchschlagsspannung, die für medizinische Anwendungen verlangt werden. Sie sind in ABS Gehäuse mit zwei BNC-Buchsen bestückt.

Abmessungen: 50 x 35 x 15 (L x B x H) mm ausschliesslich Befestigungsflansche, 68mm Länge einschliesslich Flansche. Gewicht: 32g.

LHDGI03, L3GGI03, L4KGI03 – Hohe Durchschlagsspannung, zylindrische ‘Inline-‘ Bauweise, mit Montageflansche für Panelmontage

Der L4KGI03 wird für volle 12G/4K UHD SDI Video anwendbar (sowie rückwärtskompatibel für 6G, 3G, HD und SD SDI). Der L3GGI03 kann mit 3G, HD oder SD SDI Signale und der LHDGI03 kann mit HD oder SD SDI verwendet werden. Diese Geräten haben eine sehr hohe Durchschlagsspannung, die für medizinische Verwendungen gefordert werden. Sie werden in zylindrischen Kunststoffgehäusen eingebaut, die mit BNC-Steckverbinder auf beiden Seiten bestückt sind. Eine Montageflansche entsprechen der Industriestandard-Größe ist auf einer Ende montiert.

Abmessungen: 30 x 20 (L x Durchmesser) mm, Befestigungsflansche 31 x 26 mm. Gewicht: 37g.

Optionale Zubehöre: Die LMPG01 Rackmontageblech, eine 19-Zoll, ganze Breite, 1HE Panel, in schwarz gefertigt. Es ist ausgestanzt, um 16 Isolatoren aufzunehmen, die von hintern mittels der Befestigungsflansche montiert werden können, damit die BNC-Steckverbinder auf beiden Seiten des Racks sitzen. Die LMPG02 Rackmontageblech ist 19-Zoll, 1HE Halbbreite und ausgestanzt um 8 Isolatoren aufzunehmen. Die werden in der gleiche Art wie die ganze Breite Version montiert.

LEN VIDEO FILTERS - MEDICAL GRADE - SD, HD, 3G, 4K/12G SDI ground isolation

These LEN ground isolators use broadband high-pass filters to provide complete galvanic isolation of DC currents between two pieces of equipment, whilst permitting the full bandwidth of the SDI signal to pass, thus avoiding problems of signal distortion and operator shocks caused by a voltage difference. This method out-performs broadband transformers for SDI signals. Both signal and ground paths between equipment are isolated, there is no distortion of the signal. They are suitable for ASI format.

These medical grade isolators offer a higher breakdown voltage for medical grade applications, and are available both constructed in ABS boxes with mounting flanges and as ‘barrel’ versions, with or without a mounting flange. For non-medical grade isolators see LEN VIDEO FILTERS - SD, HD, 3G, 4K/12G SDI ground isolation.

Common specifications are as follows. Input and output impedance: 75 ohms. Return loss: Better than 20dB.

Model Bandwidth(1) Breakdown Voltage(1)
LHDF03 0.5 MHz to 1485 MHz, - 0.25dB 4kV
L3GF03 0.5 MHz to 3000 MHz, - 0.25dB 4kV
LHDGI03 0.5 MHz to 1485 MHz, - 0.25dB 4kV
L3GGI03 0.5 MHz to 3000 MHz, - 0.25dB 4kV
L4KGI03 0.5 MHz to 12000 MHz, - 0.25dB 4kV

Note 1: These are minimum values.

L3GF03, LHDF03 - High Breakdown Voltage, Encapsulated Enclosure

L3GF03 may be used with 3G, HD or SD SDI signals while the LHDF03 may be used with HD or SD SDI. These have a very high breakdown voltage, as required for medical grade applications. They are constructed in ABS boxes with mounting flanges, fitted with two female BNC connectors.

Dimensions: 50 x 35 x 15 (l x w x h) mm excluding mounting flanges, 68mm length including flanges. Weight: 32g.

LHDGI03, L3GGI03, L4KGI03 - High Breakdown Voltage, In-line 'Barrel' Type, with mounting flange for through panel fitment

L4KGI03 is for use with full 12G/4K UHD SDI video and all lower standards including 6G, 3G, HD and SD SDI. L3GGI03 may be used with 3G, HD or SD SDI signals while the LHDGI03 may be used with HD or SD SDI. These have a very high breakdown voltage, as required for medical grade applications. They are built in cylindrical plastic (for isolation) enclosures, fitted with a BNC connector at each end. An industry-standard size mounting flange is fitted at one end.

Dimensions: 30 x 20 (l x diameter) mm, mounting flange 31 x 26 mm. Weight: 37g.

Optional accessories: LMPG01 rack frame is a 1U 19-inch full width panel, finished in black, punched to take sixteen isolators mounted from the rear by means of the mounting flanges, so that the BNC connectors are on either side of the rack. LMPG02 rack frame is a 1U 19-inch half width panel, punched to take eight isolators, mounted in the same way as the full width panel.
