Diese Reihe von modernen 1HE und 2HE Rackmontageplatten und Bodenkasten wurden von Canford entwickelt um speziell eine vielseitige, robuste und sichere Lösung für die Stromversorgung einer vielfältigen Gerätekombination zur Verfügung zu stellen. Sie werden am häufigsten in mobilen Racks oder Flightcases für temporäre Installationen bei LIVE-Veranstaltungen, einschließlich Theater, Touringsysteme, Vor-Ort-Aufnahme und Übertragungsarbeit verwendet. Diese Geräte können jedoch auf Grund ihres Designs und Konfiguration auch in festen Installationen eingesetzt werden.
Eine Auswahl von 20 Ampere PowerCon, 16 Ampere Powercon TOP und 10 Ampere verriegelbaren Kaltgeräte-Ein-und Ausgängen Versionen, die in einem kompakten aber dennoch robusten 1HE Stahlgehäuse eingebaut sind, stehen zur Verfügung. Sie sind ideal für Touring-Verwendungen, bei denen Gewicht und Grösse der Geräte wichtig sind.
Alle Typen bieten LED- ‘Ampel’ Anzeigen und zeigen die Netzversorgung-und Schutzleiterverbindung vorhanden sowie den Fehlerstatus an. Diese Anzeigen können durch einen Kippschalter für Bühne-Verwendungen und das Testen von elektronischen Geräten deaktiviert werden. Alle Ausgänge sind durch thermische Überstromschutzschalter geschützt. Bei allen Varianten sind standardmäßig Erdungspunkten auf der Rückseite vorhanden. 100mm tiefes rückseitiges Stahlgehäuse.
Diese 2HE Geräten sind aus einem Stahlgehäuse konstruiert und mit einem 16 Ampere CEEform-Eingang ausgestattet sowie ein direkt verdrahtes Loop-Out um zusätzlichen Platten, die in anderen Gehäusen montiert sind, zu versorgen. Dadurch können mehrere mobile Racks von einer einzelnen Quelle versorgt werden. Alternativ kann die Spannungsverzorgung durch Verdrahtungsleisten hergestellt werden.
Eine spezielle Eigenschaft der 16 A Version ist, dass eine Öffnung den Einbau eines gefederten Deckels erlaubt, der auch keine Störung des oberen Geräts mit sich bringt. Dieser Deckel verhindert das unbeabsichtigte Lösens der Steckverbindung.
Die Ausgänge können entweder über UK BS1363 13 Ampere Buchsen oder eine Mischung von UK BS1363 13 Ampere und 10 Ampere verriegelbare Kaltgerätbuchsen gemacht werden.
Alle Typen bieten LED- ‘Ampel’ Anzeigen und zeigen die Netzversorgung-und Schutzleiterverbindung vorhanden sowie den Fehlerstatus an. Diese Anzeigen können durch einen Kippschalter für Bühne-Verwendungen und das Testen von elektronischen Geräten deaktiviert werden. BS1363 13 Ampere Netzsteckdose sind angeordnet, um sowohl Interferenzen zwischen den Netzkabeln und benachbarten Hardwaren zu vermeiden wie auch um die Verwendung von ‘Plug-Top’ Netzteilen zu unterstützen. Alle Ausgänge sind durch thermische Überstromschutzschalter geschützt. Bei allen Varianten sind standardmäßig Erdungspunkten auf der Rückseite vorhanden.
2HE 32A Variante (E618, E673)
Sehr ähnlich in Entwurf und Funktion zu den 16 Ampere Versionen, wurde der E618 32 Ampere Typ für Verwendung mit Hochleistungsgeräten wie Verstärker entworfen. Die Frontplatte ist mit einem 32 Ampere CEEform Eingang und einem direkt verdrahten Loop-Out Ausgang, 2 x 20 Ampere Powercon Ausgängen und einem UK 13 Ampere Ausgang, plus thermische Überstromschutzschalter und LED- ‘Ampel’ Anzeigen wie die 16 Ampere Varianten ausgestattet.
Die Rückseite der Platte bietet 12 x 10 Ampere verriegelbare Überstromschutz-Ausgängen mit einer gesamten Stromgrenze von 10 Amp zuzüglich 12 x 20 Ampere verriegelbare Überstromschutz,-Ausgängen mit einer gesamten Stromgrenze von 20 Ampere.
Die 32 Ampere Version bietet einen geraden Eingang und Loop-Ausgang dar. Die Verriegelung befindet sich auf dem Gehäuse des Eingangsteckverbinders.
Hergestellt von Canford.
„EMO“ ist eine eingetragene Marke von Canford Audio Limited.
This range of modern 1U and 2U rack-mounting panels and floor boxes have been engineered by Canford specifically to provide a versatile, robust and safe solution suitable for powering a diverse combination of equipment. They are more commonly used in mobile racks and flight cases for temporary installations in live entertainment, including theatre, touring systems, location recording and outside broadcast work, though their unique design and configuration makes them also equally suited to many fixed installs.
A choice of 20 Amp Powercon, 16 Amp Powercon TOP and 10Amp locking IEC input and output connector options housed in a compact robust, 1U steel enclosure for ‘on the road’ applications where size and weight considerations are paramount.
All models have LED "traffic light" indicators to show Supply Present, Earth Present and Neutral Fault status which can be disabled via a rocker switch for low light on stage use and to enable PAT testing. All output connectors are wired via overcurrent thermal circuit breakers. Earth grounding points feature on the rear of all models as standard. 100mm depth rear steel enclosure.
These 2U units are constructed from a substantial steel enclosure and come fitted with a 16 Amp CEEform inlet for power in and a directly wired loop-out outlet to supply additional panels mounted in other enclosures. This means that several mobile racks may be powered from a single source. Alternatively power may be fed off to suitable distribution strips.
A unique feature of the 16 Amp versions is the recess above the inlet connector which allows the sprung cap of the mating CEEform cable socket to fit into the panel, avoiding interference with the equipment above and providing the latching facility necessary to avoid accidental disengagement of the connector.
Outputs are via a mixture of UK BS1363 13 Amp, Shuko 16 Amp and 10 Amp locking IEC sockets.
All models have LED "traffic light" indicators to show Supply Present, Earth Present and Neutral Fault status which can be disabled via a rocker switch for low light on stage use and to enable PAT testing. BS1363 13 Amp mains outlets are arranged to avoid power cords interfering with adjacent hardware and also support the use of plug-top power supplies. All output connectors are wired via overcurrent thermal circuit breakers. Earth grounding points feature on the rear of all models as standard. 100mm depth rear steel enclosure.

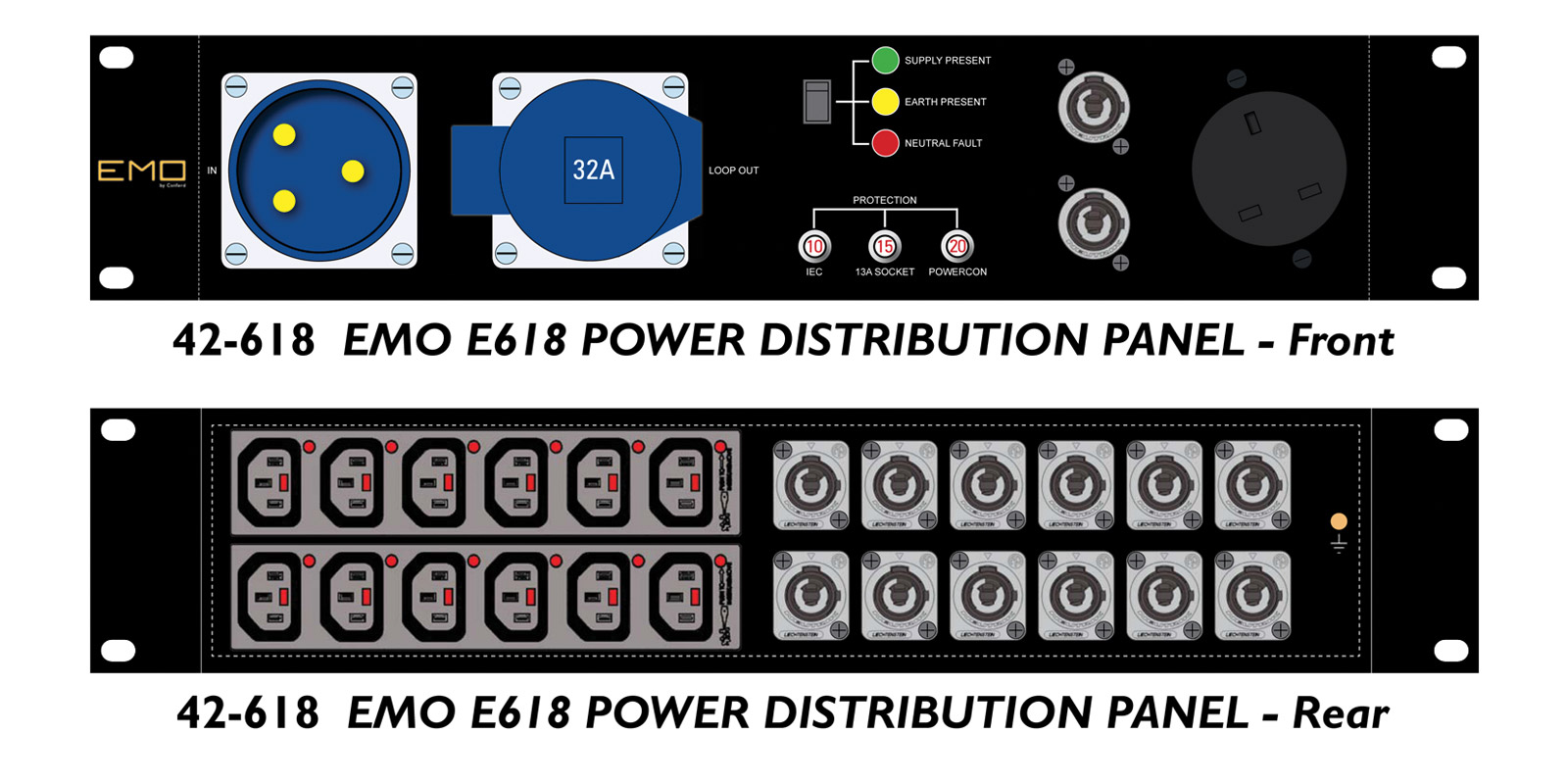

2U 32A Model (E618, E673)
Very similar in design and function to the 16 Amp versions, the E618 32 Amp model is designed for use with higher power equipment such as amplifiers. The front panel is fitted with one 32 Amp CEEform inlet and a directly wired loop-out outlet, 2 x 20A Powercon outputs and either one UK 13 Amp or Shuko 16A output, plus overcurrent thermal circuit breakers and LED "traffic light" power status indicators as per the 16 Amp models.

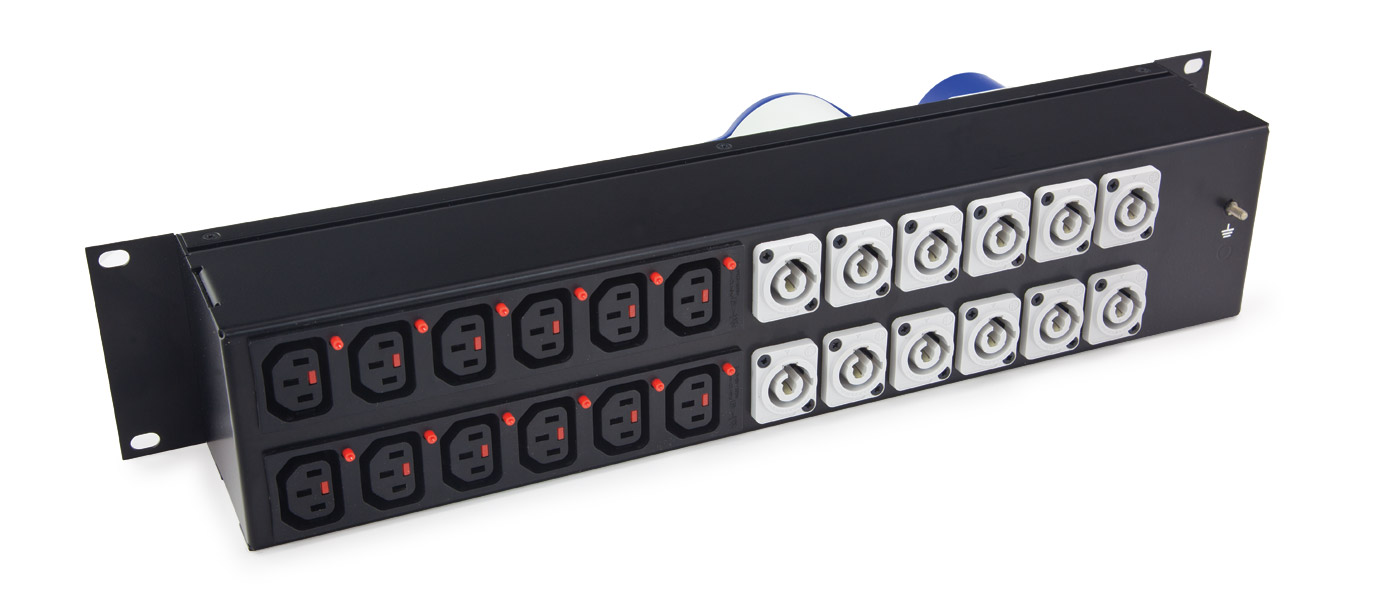

The rear panel offers 12 x 10 Amp overcurrent protected locking IEC outputs with an overall current limit of 10 Amps, plus 12 x 20 Amp overcurrent protected Powercon outputs with an overall current limit of 20 Amps. 100mm depth rear steel enclosure.
The 32 Amp version, featuring a straight inlet and loop outlet, has the latch on the inlet body.
Manufactured by Canford.
'EMO' is a registered trademark of Canford Audio Limited.
