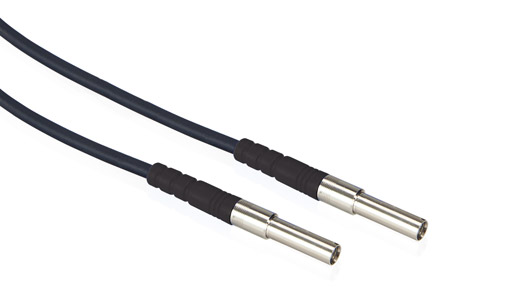

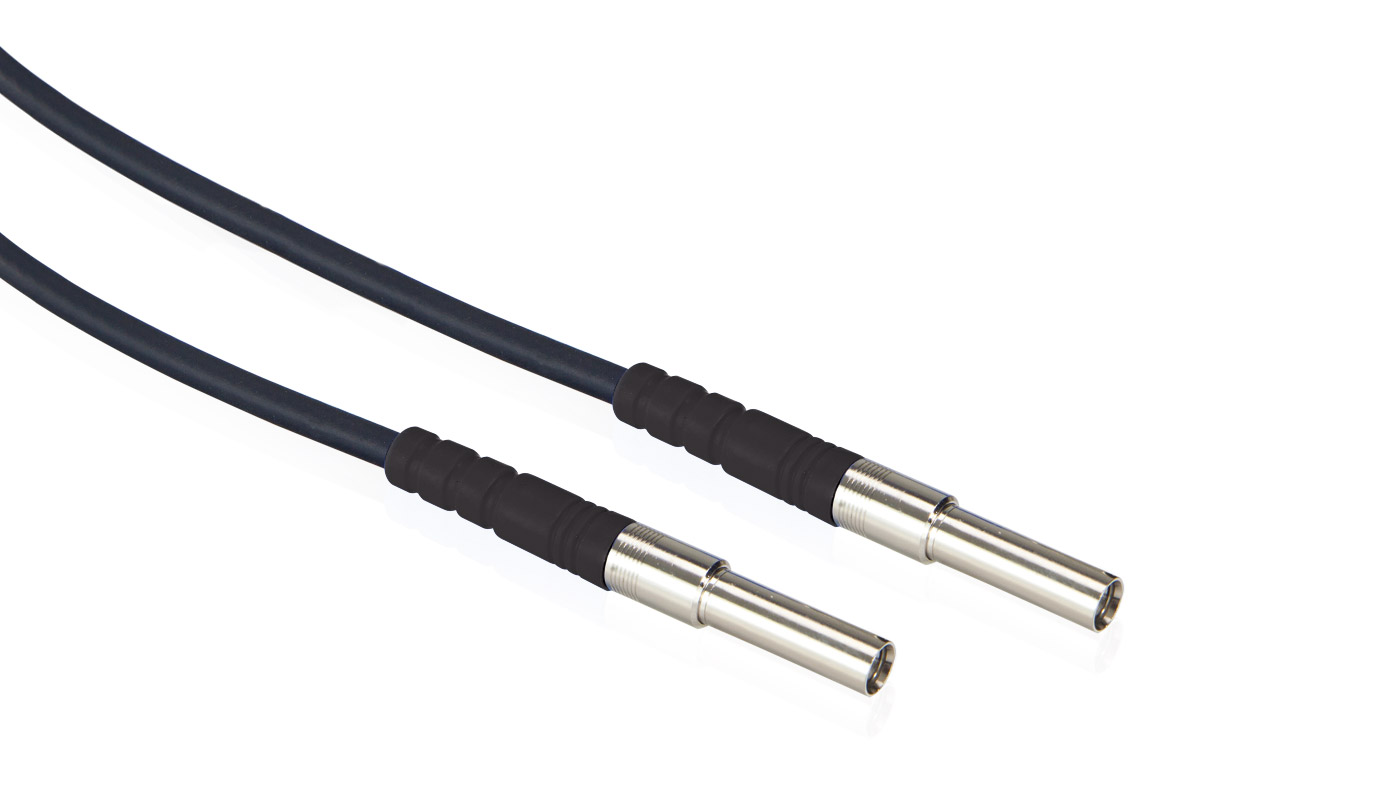

CANFORD microMUSA 12G UHD PATCHCORD 450mm, Black

Neue Patchkabel wurden zur Verwendung unserer exklusiven Steckfeldern der Serie microMUSA Video entwickelt, diese eignen sich zur Übertragung von 12G 4K UHD (2160P60), hochauflösende 3G und 1,5G, Standardauflösungen und analogen Videoanwendungen. Die Übertragungseigenschaften übertreffen die Anforderungen der Spezifikationen SMPTE ST 2082-1. Die Steckfelder eignen sich somit zur Übertragung von Komposit- und Komponenten-Videosignalen mit 270 Mbit/s SDI sowie von unkomprimiertem 1080i- oder 1080p HD-SDI Video und 4K UHD (2160P60) Video bis 12GHz.

Diese Patchkabel werden nach der neuen microMUSA Spezifikation für Canford von Coax Connectors gefertigt und übertreffen nicht nur den 4K-Industriestandard, sondern bieten die höchste Packungsdichte mit einem Maximum von 2 Reihen von je 48 Steckern in einem HE Panel an.

Zusätzlich enthalten alle Stecker eine einzigartige Arretierung, die den Steckzustand des Brückensteckers bzw. des Patchkabels signalisiert und zugleich einen gewissen Schutz gegen unbeabsichtigtes Trennen durch Vibrationen garantiert, wie sie z.B. im Ü-Wagen entstehen können. Diese Steckverbinder sind nicht mit der Canford 3G MUSA Serie kompatibel.

Wie das Original 3G MUSA-System, ist der microMUSA Steckfelder nicht “self-normalling” und daher werden Brückenstecker oder Patchkabel dafür benötigt.

Diese Patchkabel werden mit 12G 4K UHD Canford-Marken Videokoaxialkabel gefertigt. Dieses Kabel wurde entwickelt, um sowohl sehr flexible zu sein, als auch um wiederholtes Biegen standzuhalten. Die vernickelten microMUSA Stecker mit goldbeschichteten Innenkontakten sorgen für ein perfektes Steckverhalten und langanhaltende Zuverlässigkeit.

Diese Patchkabel sind mit Knickschutztüllen in 10 verschiedenen Farben gefertigt. Die Kabelfarbe ist schwarz.

Erhältlich als Standard in 300mm, 450mm, 600mm, 900mm, 1200mm, 1500mm, 1800mm, 2m und 5m Längen.

Verwandte Produkte:

Video Steckfelder, siehe CANFORD microMUSA Video Steckfelder – 12G 4K UHD – mit hoher Packungsdichte.
Brückenstecker, siehe CANFORD microMUSA BRÜCKENSTECKER - 12G 4K UHD.

Hergestellt von Canford.

Developed for use with our exclusive range of microMUSA video patch panels these microMUSA patchcords are intended for 12G 4K ultra high definition (2160P60), 3G and 1.5G high definition, standard definition and analogue video applications. The performance exceeds the requirements of SMPTE ST 2082-1 making them suitable for composite and component video, 270 Mb/s SDI, uncompressed 1080i or 1080p HD-SDI video and 4K UHD (2160P60) video up to 12GHz.

These patchcords are manufactured to the new microMUSA specification for Canford by Coax Connectors, and not only perform beyond the required 4K standard but also offer the highest possible density with a maximum of 48 patches possible in a single 1U panel. Additionally, all connectors incorporate a unique positive location feature (“detent”) that indicates when the patchchord is fully mated into the panel whilst additionally providing resistance to disconnection through vibration as found in some environments such as OB vehicles. Though designed and made to the same very high standards as our industry standard 3G MUSA connectors this range is not compatible with the existing Canford 3G MUSA range.

Like the original 3G MUSA system, the microMUSA is a non-normalised system and therefore U-links or patchcords are required to make the circuit.

These patchcords are manufactured using Canford branded 12G 4K UHD video coaxial cable which is designed to be both very flexible and withstand repeated bending. The MicroMUSA connectors are nickel-plated with gold plated centre contacts providing a smooth mating action.

Colour coding is by means of factory fitted strain relief bushes in ten different colours. The cable is black.

Available as standard in 300mm, 450mm, 600mm, 900mm, 1200mm, 1500mm, 1800mm, 2m, and 5m lengths.

Related products:

For suitable patchpanels, see CANFORD microMUSA VIDEO PATCH PANELS - 12G 4K UHD - Standard Density, High Density, Very High Density.
For suitable U-links, see CANFORD microMUSA U-LINKS - 12G 4K UHD.

Manufactured by Canford.
