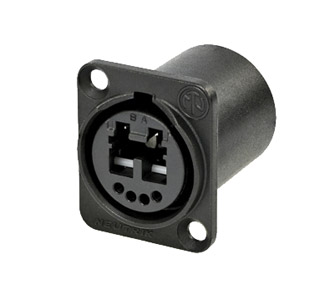

NEUTRIK NO2-4FDW-A OPTICALCON ADVANCED DUO Einbaubuchse, schwarze Chrombeschichtung

Die robusten Vollmetall-Steckergehäuse nehmen zwei Lichtwellenleiter auf und verfügen über eine einfache Push-Pull-Verriegelung, die durch Zurückziehen der beweglichen Außengehäuse entriegelt wird. Die äußerst stabile Zugentlastung ist direkt mit den Aramidfasern, dem Edelstahlmantel oder dem Abschirmgeflecht im Kabelinneren verbunden. Zusätzlich zu den automatisch schließenden Schutzklappen wird der Stecker in nicht gestecktem Zustand über eine gummierte, einrastende Stahlschutzklappe geschützt. Mit Schutzklappe bzw. in gestecktem Zustand ist die Verbindung (je nach Ausführung) bis IP65 gegen externe Einflüsse geschützt. Für den Broadcast-Bereich steht eine spezielle SMPTE-Kabelversion mit Schirmung und per Stahldraht verstärkten Anschlusspunkten zur Verfügung. Die farblich gekennzeichneten Steckereinsätze zeigen die jeweilig verwendeten Fasertypen, bzw. den Schliff der Ferrule an (Multimode – schwarz, Singlemode PC – blau und Singlemode APC – grün).

Anmerkung: Die Kabelstecker sind vormontiert und nicht als Einzelteil erhältlich.

Das Angebot umfasst verschiedene Typen von Einzelkabeln für unterschiedliche Umgebungsbedingungen und (Hybrid-) Belegungen für die Glasfaserübertragung/Stromversorgung/Steuerung. Die Multimode-Typen sind als 50/125-OM3, die Singlemode-Typen als 9/125-G657A spezifiziert und mit Lichtwellenleitern mit einem optimierten Biegeverhalten bestückt.

Die Kabel können während der Fertigung mit einer individuellen, mit Schrumpfschlauch geschützten Beschriftung für Informationen wie Kanalnummer, Fasertyp, Firmenname usw. versehen werden.

ADVANCED DUO – 2M, 2S

Leichtes Kabel für mobile Anwendungen mit zwei Lichtwellenleitern, robuster PUR-Ummantelung und exzellenter Zugentlastung durch Aramidgewebe. Verfügbar in Ausführungen als Multimode (2M) oder Singlemode (2S). Erfüllt militärische Anforderungen und ist für anspruchsvolle Audio- und Broadcast-Anwendungen geeignet.

ADVANCED DUO X-TREME – X2M, X2S

Kabel für den mobilen Einsatz mit zwei Lichtwellenleitern das „X-TREME“ Glasfasergeflecht macht das Kabel schnittfest und schützt gegen Nagetierverbiss, der PUR Aussenmantel gibt dem Kabel den Schutz gegen Bruch und erhöht die Biegeeigenschaften. Das zusätzliche Aramidgewebe sorgt für eine exzellente Zugfestigkeit. Verfügbar in Ausführungen als Multimode (X2M) oder Singlemode (X2S).

ADVANCED DUO ARMORED – XX2M, XX2S

Mit zwei Lichtwellenleitern bestücktes, Edelstahl-verstärktes „PANZER“-Kabel, das extremen Zugkräften sowie Druckbelastungen von bis zu 2.000 kg widersteht. Eine Hülle aus Aramidgewebe sorgt für eine exzellente Zugfestigkeit. Der spiralförmig geflochtene, kunststoffbeschichtete Edelstahlmantel sorgt für dauerhafte Flexibilität beim Verlegen und Aufrollen. Verfügbar in Ausführungen als Multimode (XX2M) oder Singlemode (XX2S). „Panzer“-Kabel sind in Längen von maximal 100 Metern erhältlich.

ADVANCED DUO SMPTE – 2S-S1, 2SA-S1

Dieses leichte SMPTE-Kabel ist in Ausführungen mit zwei Singlemode- (2S-S1) bzw. APC-Fasern (2SA-S1) mit jeweils zwei feinlitzigen AWG20 (10A) Kupferleitern an den Pins 1 und 4 und zwei AWG24 (6A) Leitern an den Pins 2 und 3 bestückt. Das gesamte Kabel ist mit einer Schirmung aus Kupfergeflecht und einer bis zum Stecker geführten Verstärkung aus Edelstahl ausgestattet.

Anmerkung: Zum Anschluss von Kameras mit hoher Versorgungsspannung muss eine Einbaubuchse vom Typ NO2-4FDW-1-A mit einem zusäzlichen Massekontakt zur Verfügung stehen.

ADVANCED DUO LOW VOLTAGE CAMERA HYBRID – 2S-S5

Dieses leichte, extrem flexible Hybridkabel ist mit zwei Singlemode-Fasern (2S), zwei feinlitzigen AWG16 (10A) Kupferleitern an den Pins 1 und 4 und einer Zugentlastung mit Aramidfasern ausgestattet. Es eignet sich für niedrige Wechselspannungen bis 50 V und ist für den Anschluss von Broadcast-Kameraübertragungssystemen (z. B. für ENG / SNG), Kamera-Adapter Systemen, Kamerakränen sowie Signalwandlern optimiert. Eine 40 cm Trommel kann bis zu 150 m Kabel mit einem Gesamtgewicht von 15 kg aufnehmen, was bei einem herkömmlichen SMPTE-Kabel einer 60 cm Trommel mit einem Gesamtgewicht von 32 kg entspricht.

Konfektionierte Glasfaserkabel können lose aufgewickelt, in speziellen opticalCON Koffern und als entsprechend dimensionierte, robuste Kabeltrommeln mit Aufnahmen für Kabelenden und Anschlussfeld geliefert werden.

Eine vollständige Aufstellung der technischen Spezifikationen finden Sie im Bereich ‚zusätzliche technische Informationen‘ der jeweiligen Produktseite.

Die Produktionsstätte von Canford sind für die Konfektionierung von Neutrik opticalCON-Anschlüssen zertifiziert.

Als Teil der Endprüfung nimmt Canford sowohl Insertion-und Rückflussdämpfungsmessungen, wie auch Interferometriemessungen für alle Glasfaserkabelkonfektionen vor. Obwohl einige Konfektionierungsanlagen keine Interferenzmessverfahren verwenden, verwendet Canford immer. Interferenzmessverfahren. Testergebnisse, einschliesslich 3D Bilder der Anschlusstechnik können auf Anfrage bereitgestellt werden.

Das Interferenzmessverfahren misst drei kritische Parameter, die für höchste Zuverlässigkeit, endgültige Form (Krümmungsradius in mm gemessen), den polierten Faserversatz (in um gemessen) und die Glasfaserhöhe (in nm gemessen) benötigt werden. Diese drei Parameter liegen alle innerhalb strenger Industriestandards und stellen die Zuverlässigkeit des Steckens von Glasfasersteckverbindern sicher.

Die häufigsten Kabellängen sind aufgeführt, individuelle Längen und Konfigurationen sind auf Anfrage erhältlich.

Aufgrund der vielen möglichen Konfigurationen sind nicht alle aufgelistet. Bitte wenden Sie sich an den Vertrieb oder den technischen Support, um Ihre genauen Anforderungen und Konfigurationswünsche zu besprechen.

Für vorkonfektionierte Kabel mit bis zu zwölf in einer Hülle zusammengefassten Einzelfasern und 1 Meter langen, mit opticalCON ADVANCED Duo oder Quad-Steckverbindern versehenen Anschlussstücken an jedem Ende finden Sie weiterführende Informationen im Bereich Neutrik opticalCON ADVANCED Split Cable Assemblies. Siehe NEUTRIK OPTICALCON ADVANCED SPLIT-KABEL.

Mit Kupplern lassen sich zwei opticalCON DUO Kabel verlängen. Neben den zwei Glasfaserkontakten sind auch die übrigen Kontakte mit vier 0,75 mm2 Kupferleitern belegt. Bei Belegung wird eine Verbindung nach Schutzart IP65 erreicht.

Crossover-Glasfaser-Kuppler sind auf Anfrage erhältlich. Wenden Sie sich bitte an den Vertrieb.

SCNO-FDW-A

Steckbare Dichtungskappe aus Metall für opticalCON Einbaubuchsen, inklusive Sicherungskabel mit Schlaufe.

SCDP - Dichtung für Einbaubuchsen

Zur Kanalmarkierung insbesondere in Anwendungen mit mehreren Kanälen oder dreifachen Split-Kabeln.

SCDX - Dichtklappe

Mit der Dichtklappe lassen sich D-förmige Einbaubuchsen in nicht gestecktem Zustand gemäß IP54 gegen Wasser, Staub und Schmutz abdichten. Dank Farbcodierung können unterschiedliche Fasertypen markiert werden.

NDO - Blindstopfen

Blindstopfen aus Gummi für nicht belegte Gehäusebuchsen zur Vermeidung von Fehlverkabelung und Verschmutzung.

SCDR - Rückseitige Abdeckkappe

Abdeckkappe aus Weichkunststoff zur Abdichtung verschiedener D-Einbaubuchsen inklusive opticalCON DUO. Die Abdeckkappe schließt den Spalt zwischen Stecker und Kabel. Die Kappe passt für alle gängigen Kabel – lediglich das Ende muss passend für den Kabeldurchmesser abgeschnitten werden.

SCNO2 – Kabelschutzkappen für einen verbesserten Schutz

Die gummibeschichtete, einrastende Metallschutzkappe ist über ein Sicherungskabel mit einem Steckervorderteil verbunden und kann genutzt werden, um mit opticalCON DUO Steckern das Schutzniveau der opticalCON ADVANCED DUO Reihe zu erreichen. Die Kappe lässt sich einfach anstelle des alten Gehäuses aufschrauben, ohne dass der Anschluss der Fasern beeinträchtigt wird. Schwarz verchromte Gehäuse, weiße Federn und farbcodierte Steckereinsätze zur Angabe des Signalmodus.

The ruggedised, all-metal connector body houses two fibre ends and has a simple push-to-latch mating action; a pull-to-release outer sleeve allows un-mating. It incorporates a heavy-duty cable retention mechanism which attaches to the aramid yarn, stainless armouring or braid screen within the cable. In addition to the automatic sealing shutters, rubber-coated, steel, latching protective cap is fitted for use when unmated. When mated or capped, the connection is environmentally sealed up to IP65 (see chassis connector sealing options). A special SMPTE cable version is available for broadcast applications, incorporating a cable screen and steel strengthening-wire termination points. Inserts are colour-coded to indicate multimode (black), singlemode PC (blue) and singlemode APC (green).

Note: Cable connectors are pre-assembled onto cable and are not available as individual components.

A number of single cable types are offered for different operating environments and hybrid fibre/power/control requirements. All multimode types are 50/125-OM3, single mode types are 9/125-G657A and are constructed using bend optimised fibre.
Assemblies may be factory fitted with custom labels protected by heat-shrink sleeving to identify channels, fibre type, company name etc.

ADVANCED DUO - 2M, 2S

Two-fibre, lightweight mobile field cable with rugged PUR jacket and excellent cable retention provided by an aramid yarn wrap. Available in multimode (2M) or singlemode (2S) versions. With military approval, it is suitable for demanding audio and broadcast application.

ADVANCED DUO X-TREME - X2M, X2S

Two-fibre 'X-TREME' mobile field cable with a PUR (outer) cut proof and rodent resistant double jacket/glass yarn sandwich construction. Excellent cable retention is provided by an aramid yarn wrap. Available in multimode (X2M) or singlemode (X2S) versions.

ADVANCED DUO ARMORED - XX2M, XX2S

Two-fibre, stainless steel 'ARMORED' cable, enormously robust and resistant to extraordinary strains and crushing forces of up to 2000Kg laterally applied weight. Excellent cable retention is provided by an aramid yarn wrap. The interlocked helical form, plastic-coated stainless-steel armouring preserves high deployment and reeling flexibility. Available in multimode (XX2M) or singlemode (XX2S) versions. 'Armored' cables are only available in lengths up to 100 metres.

ADVANCED DUO SMPTE - 2S-S1, 2SA-S1

A lightweight SMPTE type cable with two singlemode (2S-S1) or APC (2SA-S1) fibres, two AWG20 (10A) stranded copper conductors, on pins 1 and 4, and two AWG24 (6A) conductors on pins 2 and 3. It has an overall braided copper shield and stainless steel strength-member terminated within the connector.
Note: Chassis connector NO2-4FDW-1-A with a terminated ground contact must be used for high voltage camera applications.

ADVANCED DUO LOW VOLTAGE CAMERA HYBRID - 2S-S5

This lightweight, ultra-flexible hybrid cable with two singlemode (2S) fibres, two AWG16 (10A) stranded copper conductors on pins 1 and 4, has an aramid yarn cable retention. It is suitable for low voltages up to 50V AC and is optimised for broadcast camera link systems such as ENG / SNG, camera adapter systems, camera cranes and powered drop-down converters. A 40cm drum can hold up to 150m of cable weighing 15kg, equivalent to a 60cm drum of conventional SMPTE weighing 32kg.

Fibre cable assemblies can be supplied in coils, special opticalCON cases, or on an appropriately sized, heavy duty cable drum with cable tail support flange arms and 'docking' panel connectors.

For technical data concerning the optical fibres please see the linked resources.

Canford are a certified assembler of the Neutrik opticalCON range.

As part of our final test process Canford carry out both insertion and return loss measurement, as well as interferometry measurement on all Fibre terminations. Although some termination facilities do not use interferometry and rely merely on insertion and return loss testing to determine results Canford will always carry out interferometry as standard. Test results including 3D imagery of terminations can be supplied upon request.

Interferometry measures three critical dimensions required for continued reliability, end shape (radius of curvature measured in mm), the polished apex offset (measured in um) and fibre height (measured in nm). These three parameters all fall within tight industry standards which guarantees reliability when mating random connectors.

Popular cable lengths are listed, custom lengths or configurations are available to special order.
Due to the large number of possible configurations, some individual assemblies are not listed here. Please contact Sales or Technical Support to discuss your exact requirements and options.

For deployable cables offering up to 12 fibres in a single jacket, splitting at each end into tails of 1 metre length, terminated with opticalCON ADVANCED Duo or Quad connectors, see Neutrik opticalCON ADVANCED Split Cable Assemblies for further details.

NAO2

These allow opticalCON DUO cables to be joined inline. All are fully wired with four copper wires of 0.75mm sq. in addition to the two fibres and are IP65 rated when mated.

Crossed fibre connection couplers are available to special order, contact Sales.

SCNO-FDW-A

Metal semi-latching sealing cover for opticalCON chassis connectors, complete with wire tether and eyelet.

SCDP - Sealing Gaskets for Chassis Connectors

For fibre mode or channel identification, particularly where multiple channels or triple-split cables are used.

SCDX - Hinged Cover

These seal unmated 'D' size chassis connectors from water, dust and dirt and are rated at IP54. They are coloured to allow fibre mode coding.

NDO - Dummy Plug

Rubber push-fit dummy plug can be fitted into unused chassis sockets to avoid miss-wiring and protect against dust.

SCDR - Rear Cover

This soft plastic cover fits the rear end of several D-size chassis connectors including opticalCON DUO. It is used to protect the gap between connector and cable. The protection cover works with all common wires, cables and fibres, simply cut off the cover end to the required diameter.

SCNO2 – Cable Connector Cover Upgrade Kits

A rubber-coated metal, latching cable connector cover attached by a steel lanyard to a connector front housing allowing the upgrade of opticalCON DUO to opticalCON ADVANCED DUO sealing and protection specification. Simply screws on in place of the old housing without disturbing the fibre termination. Bodies are black chrome, springs are white and connector inserts are colour coded to identify the fibre signal mode.
