CANFORD microMUSA 12G UHD STECKFELD 1HE 2x24 microMUSA, grau

Aufgrund der steigenden Nachfrage für 4K Infrastruktur-Komponenten hat Canford diese exklusive Palette von Video-Steckfeldern entwickelt, die für 12G 4K UHD (2160P60) als auch für hochauflösende 3G und 1,5G Standardauflösungen und analoge Videoanwendungen verwendet werden können. Die Übertragungsqualität übertrifft die Anforderungen der Spezifikationen SMPTE ST 2082-1. Die Steckfelder eignen sich somit zur Übertragung von Komposit- und Komponenten-Videosignalen mit 270 Mbit/s SDI sowie von unkomprimiertem 1080i- oder 1080p HD-SDI Video und 4K UHD (2160P60) Video bis 12GHz.

Diese Video Steckfelder enthalten die neuen microMUSA Einbausteckerverbinder, die von Coax Connectors für Canford hergestellt werden. Diese Steckerverbinder übertreffen nicht nur den 4K-Industriestandard, sondern bieten die höchste Packungsdichte mit einem Maximum von 2 Reihen von 48-Steckerverbindern in einem 1HE Panel.

Zusätzlich enthalten alle Steckerverbinder eine einzigartige Arretierung, die den Steckzustand des Brückensteckers bzw. des Patchkabels signalisiert und zugleich einen gewissen Schutz gegen unbeabsichtigtes Trennen durch Vibrationen garantiert, wie sie z.B. im Ü-Wagen entstehen können. Obwohl nach dem gleichen hohen Normen unserer Industriestandard 3G MUSA Steckverbinder konzipiert und hergestellt, sind diese Steckverbinder nicht mit der Canford 3G MUSA Serie kompatibel.

Wie das Original 3G MUSA-System, sind die microMUSA Steckfelder nicht “self-normalling” und daher werden Brückenstecker oder Patchkabel dafür benötigt. Der rückseitige Anschluss erfolgt über eine versetzte Standard-BNC Buchse auf den 24-fachen und 32-fachen Varianten und Micro-BNC Buchse auf den 48-fachen Varianten. Die Steckerkonfiguration besteht aus zwei Reihen in einer HE. Die vernickelten Gehäusebauteile und die goldbeschichteten Kontakte sorgen für ein perfektes Steckverhalten und hohe Zuverlässigkeit.

Die Panels sind aus stabilem extrudiertem Aluminiumprofil gefertigt und mit zwei Kabelführungen sowie zwei 5 mm starken und 444 mm langen, einrastenden Beschriftungsstreifen (Typ 1) bestückt. Vorlagen zum Ausdruck eigener Beschriftungsstreifen können als DWG-Datei für AutoCAD und kompatible Anwendungen von der jeweiligen Produktseite auf der Canford-Webseite heruntergeladen werden. Tiefe ab Panelrückseite inkl. Kabelführung: 180 mm.

Erhältlich in den Ausführungen ‘dawn grey’ (BS4800-10A03), dunkelgrau oder schwarz; weitere Farben und Bestückungen auf Anfrage (ggf. Mindestabnahmemenge erforderlich).

Verwandte Produkte:

Brückenstecker, siehe CANFORD microMUSA BRÜCKENSTECKER - 12G 4K UHD.
Patchkabel, siehe CANFORD microMUSA Patchkabel – 12G 4K UHD.
Ersatz-Papierbeschriftungsstreifen, 5 mm x 444 mm (nicht für Drucker geeignet) und Abdeckungen (Typ 1), siehe CANFORD AUDIOKABELTROMMELN - aus Kunststoff und Metall, vorkonfektioniert mit entsprechenden Kabeln.

Hergestellt von Canford.

In response to the increasing demand for 4K infrastructure products, Canford have developed this exclusive range of video patch panels which are intended for 12G 4K ultra high definition (2160P60), 3G and 1.5G high definition, standard definition and analogue video applications. The performance exceeds the requirements of SMPTE ST 2082-1 making them suitable for composite and component video, 270 Mb/s SDI, uncompressed 1080i or 1080p HD-SDI video and 4K UHD (2160P60) video up to 12GHz.

These video jackfields incorporate the new microMUSA panel connector, manufactured for Canford by Coax Connectors, which not only perform beyond the required 4K standard but also offer the highest possible density with a maximum of 2 rows of 48 connectors in a 1U panel. Additionally, all connectors incorporate a unique positive location feature (“detent”) that indicates when the U-link or patchchord is fully mated into the panel, whilst additionally providing resistance to disconnection through vibration as found in some environments such as OB vehicles. Though designed and made to the same very high standards as our industry standard 3G MUSA connectors, this range is not compatible with the existing Canford 3G MUSA range.

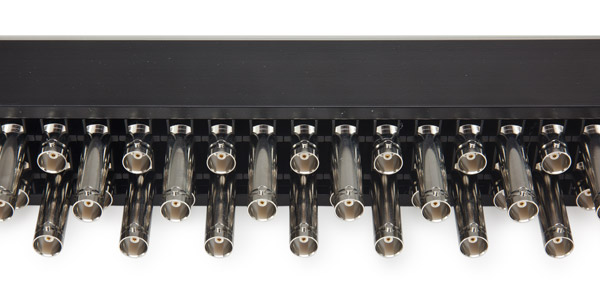

Like the original 3G MUSA system, the microMUSA is a non-normalised system and therefore U-links or patchcords are required to make the circuit. Rear connection is via staggered standard BNC socket on the 24 and 32 way variants and Micro BNC sockets on the 48 way versions. Connector configuration is two rows in 1U. The body parts are nickel-plated and centre contacts are gold plated giving a smooth mating action

Panels are manufactured from a rigid aluminium extrusion and are fitted with two lacing-bars and two 5mm, 444mm length, snap-on designation strips (type 1).
Templates for printing designation strip labels, available as a DWG file for AutoCAD and compatible applications, can be downloaded from the appropriate product page on the Canford website. Depth behind panel, including lacing-bar, 180mm.

Finished in Dawn Grey (BS4800-10A03), Dark Grey or Black as standard; other colours are available to special order but may be subject to a minimum order quantity.

Related accessories:

For suitable U-links, see CANFORD microMUSA U-LINKS - 12G 4K UHD.
For suitable patchcords, see CANFORD microMUSA PATCHCORDS - 12G 4K UHD.
For spare 5mm, 444mm designation-strip papers (not suitable for printers) and covers (type 1), see CANFORD DESIGNATION STRIPS - Snap-on.

Manufactured by Canford.
