CANFORD CSB1-4/4 TRAPEZOID STAGEBOX

Eine Reihe von robusten, trapezförmigen Stageboxen, die entweder mit unbestückten oder bestückten Kombinationen bis zu 24 D-Serie-Steckverbindern geliefert sind.

Jede Stagebox besteht aus einem Paar von metall Endplatten, oberen und unteren Extrusionen und dazu zwei Seitenplatten. Die obere Extrusion werden mit einer Halterung für Beschreiftungsstreifen auf beiden Seiten versorgt (Papiereinsätze und kunststoffe Abdeckungen werden mitgeliefert), während die untere Extrusionen gehobene Abschnitte enthält, die die Länge der Box entlang laufen, und die die Box zusätzliche Schützung bieten. Die Seitenplatten sind entweder leer oder mit bis zwölf D-Serie-‚Universelle‘ Auschnitte ausgestanzt. Steckverbinder sind von der PP-Serie – schwarzes, kunstoffes Gehäuse mit silberplattierten ‚Löttechnik‘-Kontakten, NC3FPP weiblich (keiner Verschluss, mit Rückhalterfeder) und NC3MPP männlich.

Das Profil der Stagebox ist ein grosses Trapezoid (125mm Breite x 86mm Höhe).
Unsere Stageboxen sind in drei Längen erhältlich, mit leeren Platten oder mit einer oder zwei Reihen von Steckverbindern auf den schrägten Seiten und zusätzlich eine belastbare 120mm lange Spiralkabelverschraubung an einem Ende, maximaler Kabelmesser 21mm.

Länge 1 Stageboxen sind 120mm lang, ausschließlich der Verschaubung.
Länge 2 Stageboxen sind 240mm lang, ausschließlich der Verschaubung.
Länge 3 Stageboxen sind 360mm lang, ausschließlich der Verschaubung.

Zu beachten (1): Länge ausschließlich der Verschaubung.

Ersatzteile

Zusätzlich zu den obengenannten Stageboxen, bietet Canford eine Reihe von Ersatzteilen, damit Kunden Ihre einigene Stageboxen erzeugen können. Die Reihe umfasst obere und untene Extrusionen in allen drei Längen. Für die obere Extrusionen gibt es Optionen ohne Identifizierung, oder nummeriert wie folgt: 1-4, 1-8 oder 1-12. Für die Seitenplatten gibt es eine Wahl von entweder leere Platten oder mit vier-, acht- oder zwölf- D-Serie ‚Universelle‘ Ausschnitten ausgestanzt, und für die Endplatten eine Wahl von entweder leer oder ausgestanzt, um eine Kabelverschaubung oder eine Reihe von eingebauten multipin Steckverbinderen zu akzeptieren, damit alternative Steckverbinder-Kombinationen verwendet werden können.

Steckverbinder

Wenn eine bestehende Stagebox bestückt oder modifiziert werden sollte, gibt es eine umfangreiche Reihe von D-Serie oder ‚Universelle‘ Steckverbinderausschnitten in der Kategorie ‚Universal Series Connectors‘. Beschlagteile, wie Befestigungsschrauben, Mutter oder Unterlegscheiben sollten separat bestellt werden. Befestigungsteile: chemisch-schwarz beschichtet (CB), heller Nickel passiviert (BNP), verzinkt hell passiviert (ZCP). Andere Schrauben-und Muttertypen sind auch erhältlich: Siehe fasteners (Verbindungselemente).

Canford Stageboxen werden montiert geliefert und/oder nach Ihren Spezifikationen verdrahtet. Die End-und Seitenplatten können mit kundenspezifischen Ausschnitten und Lasergravur geliefert werden. Bitte wenden Sie sich an das Verkaufsteam: verkauf@canford.de

Gefertigt von Canford.

Bestellhinweis:

Bauteile sollten separat bestellt werden. Eine komplette Stagebox besteht aus einer oberen Extrusion, einer untenen Extrusion, zwei Seitenplatten, zwei Endplatten und einem Päckchen von Taptite-Schrauben (8 Stück).

A range of robust and economical, trapezoid shaped stage boxes, supplied unpopulated or with popular combinations of up to 24 D-series connectors.

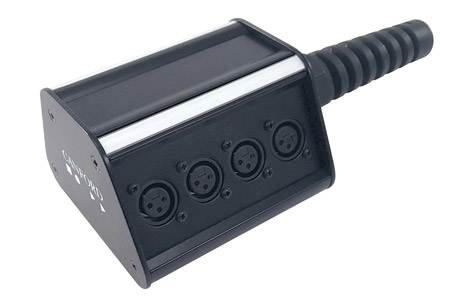

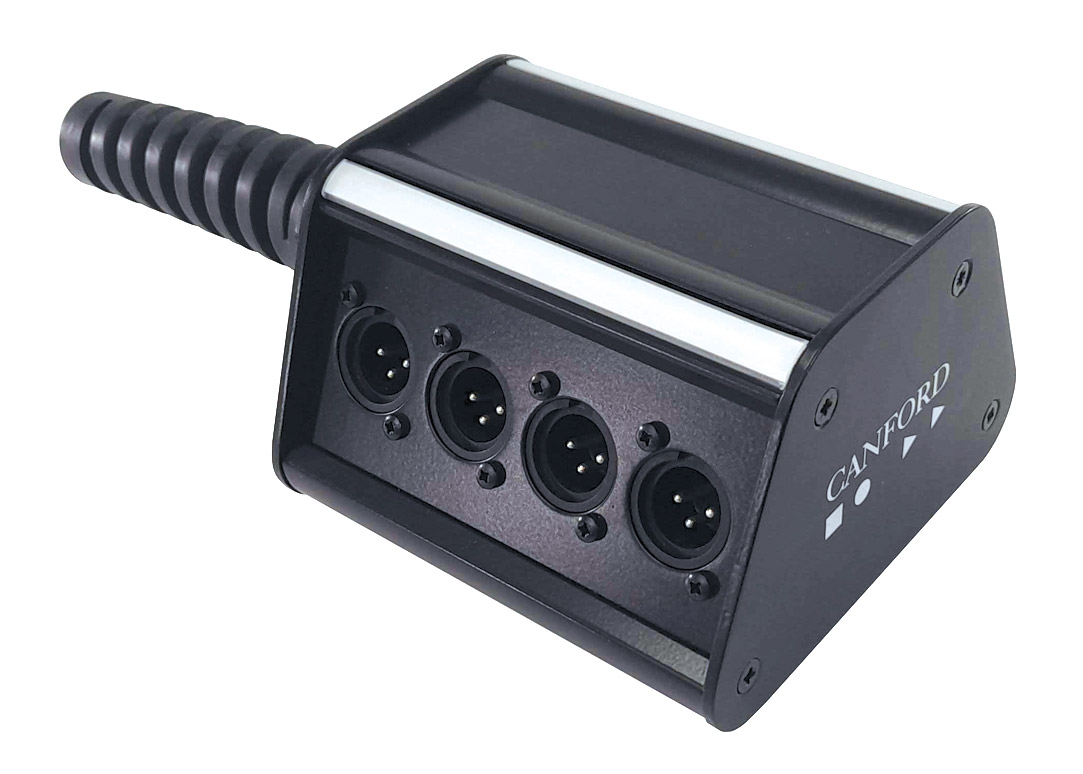

Each box comprises of a pair of metal end-plates, top and bottom extrusions and two side plates. The top extrusion has integral designation strip holders on either side (Paper inserts and plastic covers included), whilst the bottom extrusion incorporates raised sections running the length of the box which act as feet or skid runners, giving the box extra protection. Side plates are either blank or punched with up to twelve D series ‘Universal’ cutouts. Connectors are PP series - Black plastic shell with silver plated solder bucket contacts, NC3FPP female (no latch, with retention spring) and NC3MPP male.

The profile of the stagebox is a large trapezoid (125mm width x 86mm height).
Available in three lengths with empty plates or one or two rows of connectors along the sloping sides, plus a resilient 120mm long spiral cable gland at one end, maximum cable diameter 21mm.

Note (1): Length excluding gland.

Spares

As well as the above assembled stage boxes, Canford offer a range of spares allowing customers to create stage boxes to their own specific requirements. This range includes top and bottom extrusions in all three lengths. Top extrusions come either with no identification or numbered 1-4, 1-8 or 1-12. Side plates are either blank or with four, eight or twelve D series ‘Universal’ cutouts and end plates again blank, or punched to accept a cable gland or a range of panel mount multipin connectors, allowing alternative connector configurations to be created.

Connectors

For those wishing to populate or modify existing stageboxes, the extensive range of D-series or "Universal" cutout connectors can be found in our index category; see Universal Series connectors. Hardware such as fixing screws, nuts and washers should be ordered separately. Mounting hardware finish: chemical black plated (CB), bright nickel passivated (BNP), zinc-plated clear passivated (ZCP). Other screw and nut styles are also available, see MOUNTING HARDWARE - Universal Series Connectors.

Canford stageboxes can be supplied assembled and/or wired to your specific requirements. End and side plates can also be supplied with custom cutouts and engraved as required. Please contact Technical Support.

Manufactured by Canford.

Ordering information:

Parts should be ordered separately. A complete stagebox requires 1 upper extrusion, 1 lower extrusion, 2 side plates, 2 end plates and a pack of 8 Taptite screws.
