DTRS wiring convention

Many 8 channel Digital Tape Recorders are wired to this standard. To simplify connection to other equipment Canford stock a range of ready made 25pin D-Sub Breakout Cables wired to the Tascam DTRS standard.

Channel Pair Colour Pinout

24
Hot
1 Brown
12
Cold

25
Screen

10
Hot
2 Red
23
Cold

11
Screen

21
Hot
3 Orange
9
Cold

22
Screen

7
Hot
4 Yellow
20
Cold

8
Screen

18
Hot
5 Green
6
Cold

19
Screen

4
Hot
6 Blue
17
Cold

5
Screen

15
Hot
7 Violet
3
Cold

16
Screen

1
Hot
8 Grey
14
Cold

2
Screen

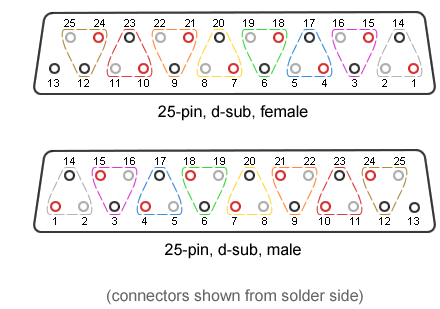

25pin d-sub pin arrangement
