3GB/s 1080p HDTV, 1.5Gb/s 1080i HDTV, SDTV, analoge- und digitale AES-Audiosignale, unsymmetrisch, 75 Ohm
Das MUSA-System (Multi-User Steerable Array System) war ursprünglich von der Britischen Post (BPO) für ein experimentelles Radar-System entwickelt worden und wird heute als Anschlussstandard für das Routing und Patching von Videosignalen genutzt. Diese neuen MUSA-Steckkontakte wurden für Anwendungen mit hochauflösenden 3G und 1.5G Signalen sowie für Standardauflösungen und analoge Video-Anwendungen entwickelt. Die Leistung übertrifft die Anforderungen der Spezifikationen SMPTE292M und SMPTE424M. Die Steckfelder eignen sich somit zur Übertragung von Komposit- und Komponenten-Videosignalen mit 270 Mbit/s SDI sowie von unkomprimiertem 1080i- oder 1080p HD-SDI Video bis 3 Gbit/s. Auch für unsymmetrische AES-Digital-Audioanwendungen mit 75 Ohm geeignet. Der Steckertyp ist weiblich, die Buchse im Anschlussfeldsmännlich.
Dieser weibliche Stecker ist für alle Canford Gruppe Y-Kabel geeignet, insbesondere für den Typ SDV-F (flexibel), der mit seinem feindrähtigen Innenleiter speziell für den Einsatz als Patchkabel für digitale und analoge Video- sowie unsymmetrische AES-Audio-Signale entwickelt wurde. Die vernickelten Korpusbauteile und goldbeschichteten Kontakte sorgen für ein perfektes Steckverhalten, das den inzwischen obsoleten silbernen MUSA-Produkten der ersten Generation in punkto Haftreibung und Anlaufschutz überlegen ist.
Eine seitliche Öffnung im einteiligen Korpus ermöglicht das Einführen der Lötspitze. Eine Crimp-Hülse sichert die Ummantelung und deckt die Öffnung ab.
Knickschutztüllen sind in verschiedenen Farben erhältlich, siehe Canford Strain Relief Bushes - For BNC and MUSA.
Gefertigt von Canford.
3Gb/s 1080p HDTV, 1.5Gb/s 1080i HDTV, SDTV, Analogue and Unbalanced 75ohm AES Audio
Originally invented by the British Post Office (BPO) to patch experimental radar the 'Multi-User Steerable Array' system was abbreviated to MUSA and is now a standard connector for video routing and patching. These connectors are a completely new version of the MUSA, re-designed for 3G and 1.5G high definition, standard definition and analogue video applications. The performance exceeds the requirements of SMPTE292M and SMPTE424M making them suitable for composite and component video, 270 Mb/s SDI and uncompressed 1080i or 1080p HD-SDI video up to 3Gb/s. Also suitable for unbalanced 75ohm AES digital audio. The cable connector is the female type, and the panel connector is the male type.

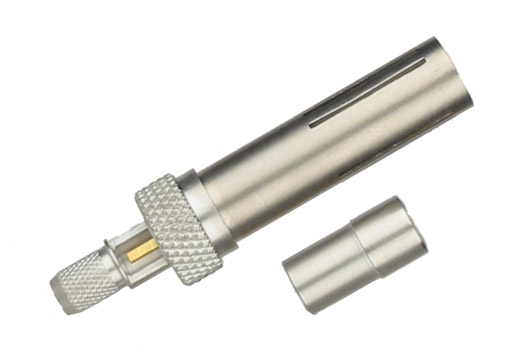

This female connector is designed to fit all Canford group Y cables, in particular SDV-F (flexible) which has a stranded centre conductor and was specifically designed for use as a patch cable for digital and analogue video and unbalanced AES audio applications. The body parts are nickel-plated and centre contacts are gold plated giving a smooth mating action and overcoming the 'sticktion' and tarnishing of the now obsolete original silver MUSA.
Access for a soldering iron is via an aperture in the side of the one-piece body. A crimp-sleeve secures the screen and covers the aperture.
Strain-relief bushes are available in a wide range of colours, see Canford Strain Relief Bushes - For BNC and MUSA.
Manufactured by Canford.
