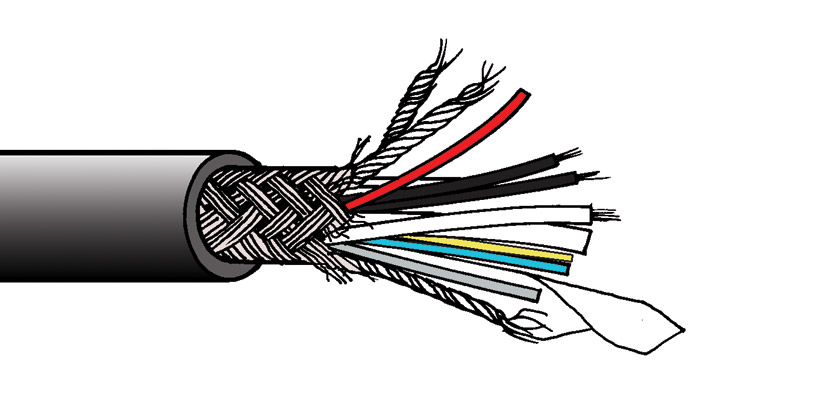

Ein Hybrid-Kabel mit Singlemode-Glasfaser- und Kupferleitern, das dem SMPTE311M-Standard für den Anschluss von HDTV-Kameras entspricht. Es kann zur Übertragung von Video-, Audio- und Steuersignalen sowie für die Stromversorgung zwischen der Kamera und der Basiseinheit genutzt werden. Es eignet sich für den Einsatz mit speziellen Hybrid-Steckverbindern, die von Herstellern wie Canare und Lemo gefertigt werden. OCC bietet mit „Essential“ und „Tactical“ zwei 9,2mm Versionen an. „Essential“ ist für den Inneneinsatz und gelegentlichen Außeneinsatz vorgesehen, während „Tactical“ auf der beträchtlichen Erfahrung von OCC in der Herstellung hoch belastbarer Glasfaserkabel basiert und auch für extrem anspruchsvolle Außenanwendungen geeignet ist.
Eine besonders flexible Version mit reduziertem Durchmesser (7,8mm) wurde speziell für den Einsatz mit sich schnell und häufig bewegenden Kameras entwickelt und empfiehlt sich besonders für robotergestützte Kamera-Anwendungen. Grundsätzlich kommt hier dieselbe Glasfaser-Leitung wie in den 9,2mm Typen zum Einsatz, allerdings mit dünneren Kupferadern. Die Zugentlastung ist aus Aramidfasern anstelle von Stahl hergestellt, wodurch das Kabel ein um 30% geringeres Gewicht als die 9,2mm Typen erzielt.
Technische Spezifikationen:
| Auxiliary-Leitungen: |
Vier Leiter 19/0,2 mm (0,6 mm2) verzinnte Kupferader, isoliert mit HDPE, schwarz, schwarz/weiß, weiß/schwarz und weiß. |
| Signalleitungen: |
Zwei Leiter 7/0,2 mm (0,22 mm2) verzinnte Kupferader, isoliert mit HDPE, rot, grau. |
| Glasfaserkabel: |
Zwei biegeunempfindliche Leiter (gemäß ITU G.657A) als Singlemode-Glasfaser mit 9 Mikron Durchmesser, Ummantelung 125 Mikron Durchmesser, mit UV-vernetzter Akrylat-Beschichtung (245 Mikron, „Tactical“-Version: 500 Mikron) und thermoplastischer Außenschicht mit 0,9mm Durchmesser; blau, gelb. |
| Zugentlastung: |
Zentrale Edelstahllitze zur Verstärkung (1,32 mm2), isoliert mit PU. |
| Einlagen: |
Leiter und Glasfaser um einen Stahldraht verlegt, mit fibrilliertem Polypropylen vergossen, komplett mit Papierband umwickelt. Schirmung aus verzinntem Kupfergeflecht, 95% optische Bedeckung. |
| Außenmantel: |
TPE (“Essential” Typ) oder PU (“Tactical” Typ), 9,2mm Außendurchmesser, schwarz. PU (“Flex” Typ), 7,8mm Außendurchmesser, schwarz. |
| Gewicht: |
14,4 kg/100m (“Essential” und “Tactical” Typen. 10,0 kg/100m (“Flex” Typ) |
| Rollenlänge: |
500 Meter |
Bestellhinweis: Kabel können von Canford nach Wunsch konfektioniert werden. Siehe SMPTE HDTV konfektionierte Kamerakabel.
A hybrid cable containing single-mode fibre optic and copper cores, meeting the SMPTE311M standard for HDTV camera connections. It handles video, audio and control signals plus powering between camera and base units. It is suitable for use with the special hybrid connectors produced by manufacturers such as Canare and Lemo. OCC offer two 9.2mm versions, 'Essential' and 'Tactical'. 'Essential' is designed for indoor use and occasional outdoor deployment, whilst 'Tactical' draws on OCC's considerable experience in making military grade fibre cables, and is for harsh outdoor deployable applications.
A reduced diameter (7.8mm), extra-flexible version is designed specifically to allow cameras to move quickly and frequently and is especially suited to robotic camera applications. This has the same fibre as the 9.2mm types, but smaller copper cores. The strength member is aramid fibre rather than steel, which helps the cable achieve a weight that is only 70% of that of the 9.2mm types.
Technical Specification:
| Auxiliary conductors: |
Four cores 19/0.2mm (0.6mm sq.) tinned copper wire, insulated with HDPE, black, black/white, white/black and white. |
| Signal conductors: |
Two cores 7/0.2mm (0.22mm sq.) tinned copper wire, insulated with HDPE, red, grey. |
| Fibre optic cores: |
Two bend-insensitive cores (to ITU G.657A) single-mode fibre 9 micron diameter, cladding 125 micron diameter, with UV-cross-linked acrylate 245 micron coating (500 micron in 'Tactical' version), and 0.9mm diameter thermoplastic outer; blue, yellow. |
| Strength member: |
One galvanised stranded steel wire reinforcement (1.32mm sq.), PU insulated, laid centrally. |
| Lay-up: |
Conductors and fibre laid up around steel wire, packed with fibrilated polypropylene, wound overall with paper tape. Tinned copper wire braid screen, 95% optical coverage. |
| Outer Jacket: |
TPE ('Essential' type) or PU ('Tactical' type), 9.2mm OD, black. PU ('Flex' type), 7.8mm OD, black. |
| Weight: |
14.4kg/100m ('Essentiall' and 'Tactical' types, 10.0kg/100m ('Flex' type) |
| Reel length: |
500 metres |
Ordering note:
Canford offers an in-house, fibre termination service. See SMPTE 311M cable assemblies.
