Ein Hybrid-Kabel mit Singlemode-Glasfaser- und Kupferleitern, das dem SMPTE311M-Standard für den Anschluss von HDTV-Kameras entspricht. Es kann zur Übertragung von Video-, Audio- und Steuersignalen sowie für die Stromversorgung zwischen der Kamera und der Basiseinheit genutzt werden. Es eignet sich für den Einsatz mit speziellen Hybrid-Steckverbindern, die von Herstellern wie Canare und Lemo gefertigt werden. Die robuste, aber dennoch flexible Ausführung mit einer Ummantelung aus PVC/Gummi-Hybridverbundstoff empfiehlt sich für den Einsatz bei Außenübertragungen und im Fernsehstudio.
Technische Spezifikationen:
| Auxiliary-Leitungen: |
Vier Leiter 19/0,2 mm (0,6 mm2) verzinnte Kupferader, isoliert mit HDPE, zwei schwarz, zwei weiß. |
| Signalleitungen: |
Zwei Leiter 7/0,2 mm (0,22 mm2) verzinnte Kupferader, isoliert mit HDPE, rot, grau. |
| Glasfaserkabel: |
Zwei Leiter als Singlemode-Glasfaser mit 9 Mikron Durchmesser, Ummantelung 125 Mikron Durchmesser, mit UV-vernetzter Akrylat-Beschichtung und thermoplastischer Außenschicht mit 0,9 mm Durchmesser; blau, gelb. |
| Zugentlastung: |
Zentrale, galvanisierte Edelstahllitze zur Verstärkung (1,6 mm Durchmesser), isoliert mit Thermoplast (2,1 mm Durchmesser). |
| Einlagen: |
Leiter und Glasfaser um einen Stahldraht verlegt, mit fibrilliertem Polypropylen vergossen, komplett mit Papierband umwickelt. Schirmung aus verzinntem Kupfergeflecht, 95% optische Bedeckung. |
| Außenmantel: |
PVC/Gummi-Hybridverbundstoff („PTC“), 9.2mm Außendurchmesser, schwarz |
| Gewicht: |
13,8 kg/100m |
| Rollenlänge: |
500 Meter |
Bestellhinweis: Kabel können von Canford nach Wunsch konfektioniert werden. Siehe SMPTE HDTV konfektionierte Kamerakabel.

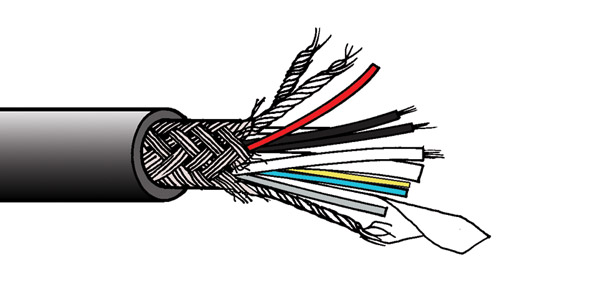

A hybrid cable containing single-mode fibre optic and copper cores, meeting the SMPTE311M standard for HDTV camera connections. It handles video, audio and control signals plus powering between camera and base units. It is suitable for use with the special hybrid connectors produced by manufacturers such as Canare and Lemo. The robust but flexible PVC/rubber hybrid outer sheath version, is suitable for OB and studio floor use.
Technical Specification:

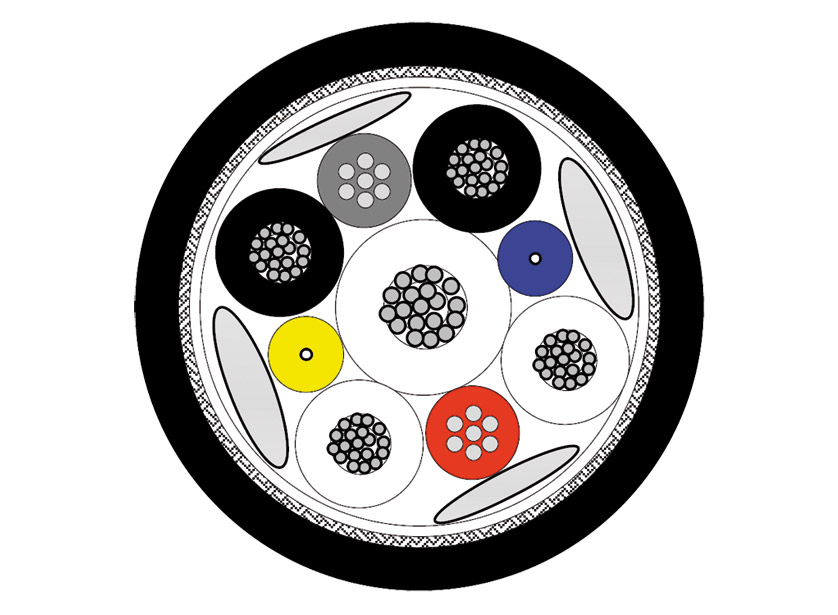

| Auxiliary conductors: |
Four cores 19/0.2mm (0.6mm sq.) tinned copper wire, insulated with HDPE, two black, two white. |
| Signal conductors: |
Two cores 7/0.2mm (0.22mm sq.) tinned copper wire, insulated with HDPE, red, grey. |
| Fibre optic cores: |
Two cores single-mode fibre 9 micron diameter, cladding 125 micron diameter, with UV-cross-linked acrylate coating and 0.9mm diameter thermoplastic outer; blue, yellow. |
| Strength member: |
One galvanised stranded steel wire reinforcement (1.6mm diameter), insulated with thermoplastic (2.1mm diameter), laid centrally. |
| Lay-up: |
Conductors and fibre laid up around steel wire, packed with fibrilated polypropylene, wound overall with paper tape. Tinned copper wire braid screen, 95% optical coverage. |
| Outer Jacket: |
PVC/rubber hybrid compound ("PTC"), 9.2mm OD, black. |
| Weight: |
13.8kg/100m |
| Reel length: |
500 metres |
Ordering note:
Canford offers an in-house, fibre termination service. See SMPTE 311M cable assemblies.
