CANFORD BNC-ANSCHLUSSFELDER - 50 Ohm

Canford ergänzt das Programm mit einer Reihe vollständig bestückter 19" Anschlussfelder mit isolierten, doppelseitigen Canford 50-Ohm-BNC-Buchsen. Die Anschlüsse sind gleichmäßig über das Steckfeld verteilt Zu beachten: 75 Ohm Typen sollten für Videoanwendungen und “Prazisions” 75 Ohm Typen für HDTV-Anwendungen verwendet werden, siehe einzelne Einträge.

Die Anschlussfelder sind aus leichtem, gleichzeitig aber äußerst robusten Aluminium-Profilen gefertigt und eine Kabelzugentlastungsbügel gehört zur Standardausstattung. Auf der Vorderseite befindet sich eine Halterung für einen Beschriftungsstreifen mit einer einrastenden Abdeckung, in der sich Papierstreifen vor oder nach der Installation einsetzen lassen; für die Bedruckung stehen 7,5 mm zur Verfügung. Vorlagen zum Ausdruck eigener Beschriftungsstreifen können als DWG-Datei für AutoCAD und kompatible Anwendungen von der jeweiligen Produktseite auf der Canford-Webseite heruntergeladen werden.

Ersatz-Papierbeschriftungsstreifen mit 432 mm (nicht für Drucker geeignet) und Abdeckungen sind erhältlich, siehe CANFORD BESCHRIFTUNGSSTREIFEN – Aufsteckbar.

Die Anschlussfelder sind in ‘dawn grey’ (BS4800-10A03) oder schwarz erhältlich. Zur zurückgesetzten Montage von Steckfeldern im Rack sind entsprechende Montagebügel erhältlich, siehe Canford Rackbracket – Recess mounting brackets.

Hergestellt von Canford.

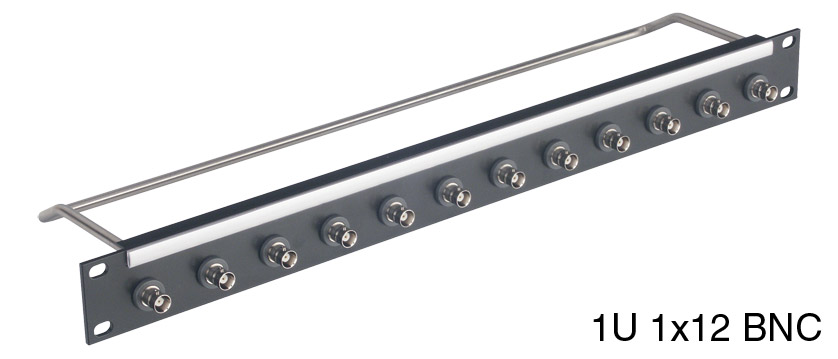

A range of termination panels supplied fully-populated with Canford insulated, double-sided, 50 ohm, long-insulator type BNC sockets, equally spaced across the panel. Note that 75 ohm types should be used for video and the “precision” 75 ohm type for HDTV, see separate entries.

Manufactured from a rigid aluminium extrusion, panels are fitted with a cranked lacing-bar for each row of connectors giving easy access to the rear sockets. A designation-strip holder with snap-on cover is fitted above each connector row and permits paper strips to be inserted before or after installation; 7.5mm of printable height is available. Templates for printing designation strip labels, available as a DWG file for AutoCAD and compatible applications, can be downloaded from the appropriate product page on the Canford website.

Available finished in Dawn Grey (BS4800-10A03) or Black. Spare 432mm designation-strip paper (not suitable for printers) and covers are available, see CANFORD DESIGNATION STRIPS - Snap-on.

Recess rack-mounting brackets are available to recess panels within the rack, see CANFORD RACKBRACKET - Recess mounting brackets.

Manufactured by Canford.
