NEUTRIK OPTICALCON ADVANCED MTP – MPO-Typ – Stabile 12-Ader-Glasfasersteckerverbinder

27 Produkte

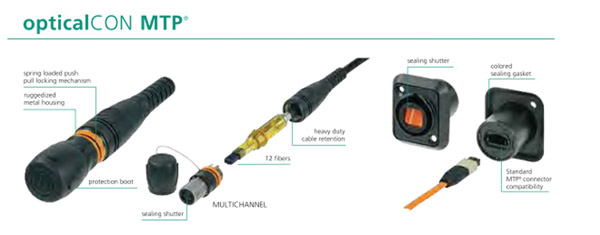

Der opticalCON ADVANCED MTP Kabelstecker im bewährten MTP-Format kann zwölf optische Multimode PC- bzw. Singlemode-APC-Kanäle aufnehmen. Das Vollmetallgehäuse bietet eine federgelagerte Push-Pull-Verriegelung und eine exzellente, in das Kabel integrierte Zugentlastung mit Aramidfasern. Alle opticalCON ADVANCED Stecker sind mit einem extrem robusten Kunststoffüberzug, einem integrierten Knickschutz mit Zugentlastung und einer kunststoffbeschichteten, einrastenden Metallschutzkappe mit Sicherungskabel ausgestattet. In nicht gestecktem Zustand werden die Fasern in Einbaubuchsen und Kabelsteckern durch die automatische Schutzklappe geschützt, die sich beim Einstecken öffnet und beim Abziehen schließt. Im Fall eines unbeabsichtigten Live-Zustands der Faser verhindern die Schutzklappen zudem den Austritt von Lasersignalen. Die Steckergehäuse sind mit einer extrem strapazierfähigen schwarzen Chrombeschichtung veredelt.

Sie eigenen sich damit zur Übertragung von Audio-, Daten- oder Video-Signalen zwischen zwei Punkten und können unter extremen Umgebungsbedingungen im Studio- oder Tour-Betrieb, im Verleih oder in Broadcast-Anwendungen im Außenbereich genutzt werden. Die Kabelverbinder sind ausschließlich vormontiert erhältlich.

Die farblich gekennzeichneten Steckereinsätze zeigen die jeweilig verwendeten Fasertypen bzw. den Schliff der Ferrule an (Multimode – schwarz, Singlemode APC – grün). Da sich die Stecker von außen nicht von den opticalCON QUAD Steckern unterscheiden, sind die Feder und die Schutzklappe bei den Einbaubuchsen orange eingefärbt, um sie als MTP-Typ kenntlich zu machen. (Bei herkömmlichen opticalCON QUAD Steckern ist die Schutzklappe schwarz.)

Steckverbinder

Das robuste Ganzmetallgehäuse beherbergt 12 Glasfaser, die in einem weiblichen MTP Träger eingeklebt und geschliffen sind und den entpsrechenden Postionierstifen und Bohrungen. Sie verfügen über eine einfache Push-Pull-Verriegelung, die durch Zurückziehen der bewegliche Außenhülle entriegelt wird. Die äußerst stabile Zugentlastung ist direkt mit den Aramidfasern im Kabelinneren verbunden. Zusätzlich zu den automatisch schließenden Schutzklappen wird der Stecker in nicht gestecktem Zustand über eine gummierte, einrastende Stahlschutzklappe geschützt. Mit Schutzklappe bzw. in gestecktem Zustand ist die Verbindung (je nach Ausführung) bis IP65 gegen externe Einflüsse geschützt. Für den Broadcast-Bereich steht eine spezielle SMPTE-Kabelversion mit Schirmung und per Stahldraht verstärkten Anschlusspunkten zur Verfügung. Die farblich gekennzeichneten Steckereinsätze zeigen die jeweilig verwendeten Fasertypen bzw. den Schliff der Ferrule an (Multimode – schwarz, Singlemode PC – blau und Singlemode APC – grün).

Anmerkung: Die Kabelstecker sind vormontiert und nicht als Einzelteil erhältlich.

Konfektionierte Kabel


ADVANCED MTP - 12M, 12SA

Leichtes Kabel mit zwölf Lichtwellenleitern, robuster PUR-Ummantelung und exzellenter Zugentlastung mit Aramidgewebe für mobile Anwendungen. Verfügbar in den Ausführungen Multimode (12M) und Singlemode (12SA). Erfüllt militärische Anforderungen und ist für anspruchsvolle Audio- und Broadcast-Anwendungen geeignet.


ADVANCED MTP X-TREME - X12M, X12SA

Kabel für den mobilen Einsatz mit zwölf Lichtwellenleitern „X-TREME“ Glasfasergeflecht macht das Kabel schnittfest und schützt gegen Nagetierbiss, der PUR Aussenmantel gibt dem Kabel den Schutz gegen Bruch und erhöht die Biegeeigenschaften. Das zusätzliche Aramidgewebe sorgt für eine exzellente Zugfestigkeit. Verfügbar in Ausführungen als Multimode (X2M) oder Singlemode (X2S).

Konfektionierte Kabel können je nach Länge und Anforderung lose aufgewickelt, im Koffer oder auf einer Kabeltrommel geliefert werden.

Zur Kanalkennzeichnung sind farbcodierte Federn und Markierungsringe erhältlich. Bitte geben Sie die gewünschte Codierung bei der Angebotsanfrage an.

Aufgrund der Vielzahl möglicher Kombinationen, Längen, Farbcodierung und Verpackungsmöglichkeiten, sind nicht alle verfügbaren Konfigurationen aufgelistet. Bitte wenden Sie sich an den Vertrieb oder den technischen Support, um Ihre genauen Anforderungen und Konfigurationswünsche zu besprechen.

Panel-Anschlüsse

Die Einbaubuchsen leiten die Signale in das Gehäuse und können an der Rückseite herkömmliche Stecker (männlich – mit Fixierstiften) in den Formaten MTP LC Duplex MM oder SM APC aufnehmen. Die Buchse ist mit einer automatischen Schutzklappe mit Silikondichtungen ausgestattet, der die Kabelenden schützt und in nicht gestecktem Zustand den Austritt des Laseresignales verhindert. Der Verschluss ist orange eingefärbt, um den MTP-Typ kenntlich zu machen. Es wird empfohlen, Einbaubuchsen bei Nichtbenutzung zusätzlich mit Gummistopfen (NDO) oder steckbaren Metallabdeckungen (SCNO-FDW-A) zu sichern.

Bei der Montage an der Gehäusevorderseite, an Schottwänden oder Panels müssen die Buchsen in einem herkömmlichen, D-förmigen Neutrik-Ausschnitt montiert werden. Bei der Montage in einem Canford „Universal Connection Panel“ mit sechzehn Ausschnitten wird dringend empfohlen, in horizontaler Richtung nur jede zweite Montageöffnung zu bestücken, um die ordnungsgemäße Funktion der Steckerverriegelung zu gewährleisten. Das „Universal Connection Panel“ mit acht Montageöffnungen bietet gleichmäßig über die Panel-Breite verteilte Montageausschnitte, die komplett mit opticalCON Buchsen bestückt werden können.

Sofern bei Belegung die Vorgaben nach IP65 erfüllt werden müssen, ist zwischen Panel und Buchsenflansch eine zusätzliche Dichtung erforderlich. Diese Dichtungen werden nicht bei Anwendungen in nicht abgedichteten Wandgehäusen, Tailgates oder Anschlussblenden benötigt. Farbige Dichtungen können zur Angabe des Fasertyps (Multimode – schwarz bzw. Singlemode – blau) genutzt werden. Rote, gelbe und weiße Dichtungen zur Kanalmarkierung sind separat erhältlich.

Anmerkung: Da die Dichtungen über den Buchsenflansch hinausragen, sind sie für Panels mit Beschriftungsstreifen und/oder konventionellen D-förmigen Ausschnitten (16 Ausschnitte bei 19" Breite) nicht geeignet.

Canford bietet spezielle 2 HE Anschlussfelder mit gerader oder geneigter Form für bis zu acht Buchsen inkl. Dichtungen an. Für weitere Informationen siehe Canford Tailboard and Wallbox Termination Panels - Flat - Fibre – Unpopulated. Modulare 1 HE und 2 HE Panels in geneigter Form sind auch erhältlich, siehe Neutrik Opticalcon Advanced Z-Panels and Angled Rack Panels. Es wird empfohlen, Einbaubuchsen bei Nichtbenutzung zusätzlich mit Blindstopfen (NDO) zu schützen.

Kuppler

Mit Kupplern lassen sich zwei opticalCON DUO Kabel nach Schutzart IP65 verlängern.
NAO12MW-A Multimode, schwarzer Einsatz, orange Schutzklappe
NAO12SAW-A Singlemode, blauer Einsatz, orange Schutzklappe

MTP-Kabel – Patch- und Breakout-Kabel

Diese Kabel dienen zum Anschluss von Rack- und Systemgeräten an opticalCON MTP Einbaubuchsen. Aufgrund der großen Vielfalt an Längen und Anschlussoptionen werden die Kabel nach Kundenspezifikation in England gefertigt. In der Regel beträgt die Lieferzeit fünf Tage, auf Anfrage und je nach Fertigungskapazität ist eine kurzfristige Lieferung möglich.

Ein konfektioniertes Kabel besteht typischerweise aus einem männlichen MTP-Stecker (mit Fixierstiften) zum Anschluss an die rückseitigen Kontakte der opticalCON MTP Einbaubuchse und wahlweise einem 12-Faser-Kabelverbinder (männlich oder weiblich) oder einem Breakout- bzw. Mehrfaserkabel mit einzelnen LC-, SC-, ST- oder E2000-Steckern. Die Längen der Multicore- und Breakout-Bereiche können individuell vorgegeben werden. Für Details wenden Sie sich bitte an den Vertrieb oder den technischen Support.

Zubehör


SCNO-FDW-A

Steckbare Dichtungskappe aus Metall für opticalCON Einbaubuchsen, inklusive Sicherungskabel mit Schlaufe.


SCDP - Dichtung für Einbaubuchsen

Zur Kanalmarkierung insbesondere in Anwendungen mit mehreren Kanälen oder dreifachen Split-Kabeln.


SCDX - Dichtklappe

Mit der Dichtklappe lassen sich D-förmige Einbaubuchsen in nicht gestecktem Zustand gemäß IP54 gegen Wasser, Staub und Schmutz abdichten. Dank Farbcodierung können unterschiedliche Fasertypen markiert werden.

SCDX-0 schwarz (Multimode)
SCDX-5 grün (Singlemode APC)


NDO – Blindstopfen

Blindstopfen aus Gummi für nicht belegte Gehäusebuchsen zur Vermeidung von Fehlverkabelung und Verschmutzung.


SCDR - Rückseitige Abdeckkappe

Abdeckkappe aus Weichkunststoff zur Abdichtung verschiedener D-Einbaubuchsen inklusive opticalCON MTP. Die Abdeckkappe schließt den Spalt zwischen Stecker und Kabel. Die Kappe passt für alle gängigen Kabel – lediglich das Ende muss passend für den Kabeldurchmesser abgeschnitten werden.

The opticalCON ADVANCED MTP cable connector accommodates twelve, multimode PC or singlemode APC, optical channels based on the conventional and proven MTP connector. The all-metal housing features a spring-loaded push-pull locking mechanism and excellent cable retention utilising an aramid yarn within the cable. All opticalCON ADVANCED cable connectors have an extremely rugged, protective rubber coating with integral anti-kink strain-relief boot and a rubber-coated, metal, latching cap, attached by a steel lanyard. Fibres within both chassis and cable connectors are protected against dirt and dust when unmated by an automatically operated sealing-cover, which lifts automatically when the connectors are mated and shuts when unmated. The shutters also block laser emission, should a source be left switched on inadvertently. Connector housings have an extremely hard-wearing black chrome finish.

They are suitable for point-to-point audio, data or video connection use, in all environments such as studio floors, touring, rental and outside broadcast. The cable connectors are supplied pre-assembled only.

Cable connector inserts are colour-coded to indicate multimode (black), or singlemode APC (green). Externally connectors are indistinguishable from opticalCON QUAD so, as standard, the external spring on the cable connectors and the shutter on the chassis connectors are colour coded orange to identify them as MTP types. (opticalCON QUAD connector shutters are black).

Cable Connectors

Cable Assemblies

Panel Connector

Panels

Couplers

MTP Assemblies - Point to point and Breakout

Accessories

Bezeichnung Preis €
zzgl. MwSt.
Hinzufügen
Versand
NEUTRIK NO12FDW-A OPTICALCON ADVANCED MTP Panel, schwarze Chrombeschichtung Artikelnummer: 46-4036
11 lieferbar Mehr benötigt?
169,10 €
NEUTRIK NAO12MW-A OPTICALCON ADVANCED MTP Kuppler, Multimode Artikelnummer: 46-4046
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
785,40 €
NEUTRIK NAO12SAW-A OPTICALCON ADVANCED MTP Kuppler, Singlemode Artikelnummer: 46-4047
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in 3‑4 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
918,68 €
NEUTRIK SCNO-FDW-A OPTICALCON ADVANCED, DICHTUNGSKAPPE AUS METALL FÜR OPTICALCON EINBAUBUCHSEN Artikelnummer: 46-4025
26 lieferbar Mehr benötigt?
33,49 €
NEUTRIK SCDP-2 DICHTUNG für D-Form Einbausteckverbinder, rot Rot Artikelnummer: 40-762
Nicht mehr hergestellt.Sehen Sie die Produktseitenfür mögliche Alternativen.
NEUTRIK SCDP-4 DICHTUNG für D-Form Einbausteckverbinder, gelb Artikelnummer: 40-764
Nicht mehr hergestellt.Sehen Sie die Produktseitenfür mögliche Alternativen.
NEUTRIK SCDP-9 DICHTUNG für D-Form Einbausteckverbinder, weiß Artikelnummer: 40-769
Nicht mehr hergestellt.Sehen Sie die Produktseitenfür mögliche Alternativen.
NEUTRIK SCDX-0 DICHTKLAPPE für D-Form Einbausteckverbinder, schwarz Schwarz Artikelnummer: 40-770
136 lieferbar Mehr benötigt?
1+ 1,38 €
10+ 1,26 €
50+ 1,19 €
100+ 1,05 €
NEUTRIK SCDX-5 DICHTKLAPPE für D-Form Einbausteckverbinder, grün Grün Artikelnummer: 40-775
Nicht mehr hergestellt.Sehen Sie die Produktseitenfür mögliche Alternativen.
NEUTRIK NDO DUMMY PLUG, Opticalcon Artikelnummer: 46-4021
65 lieferbar Mehr benötigt?
1+ 0,83 €
10+ 0,76 €
50+ 0,71 €
100+ 0,63 €
NEUTRIK SCDR Abdeckkappe aus Weichkunststoff für D-förmige Gehäusestecker, schwarz Schwarz Artikelnummer: 46-4022
73 lieferbar Mehr benötigt?
1+ 2,19 €
10+ 1,99 €
50+ 1,88 €
100+ 1,67 €
NEUTRIK NKO12M-A-3-50 OPTICALCON ADVANCED MTP Kabelanfertigung MM, 50m, GT380 Trommel Artikelnummer: 46-4051
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
1.939,70 €
NEUTRIK NKO12M-A-3-100 OPTICALCON ADVANCED MTP Kabelanfertigung MM, 100m, GT380 Trommel Artikelnummer: 46-4052
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
2.439,50 €
NEUTRIK NKO12M-A-4-300 OPTICALCON ADVANCED MTP Kabelanfertigung MM, 300m, HT582 Trommel Artikelnummer: 46-4053
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
4.426,80 €
NEUTRIK NKO12M-A-0-500 OPTICALCON ADVANCED MTP Kabelanfertigung MM, 500m, Spule Artikelnummer: 46-4054
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
6.009,50 €
NEUTRIK NKO12SA-A-3-50 OPTICALCON ADVANCED MTP Kabelanfertigung SM APC, 50m, GT380 Trommel Artikelnummer: 46-4055
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
1.880,20 €
NEUTRIK NKO12SA-A-3-100 OPTICALCON ADVANCED MTP Kabelanfertigung SM APC, 100m, GT380 Trommel Artikelnummer: 46-4056
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
2.284,80 €
NEUTRIK NKO12SA-A-4-300 OPTICALCON ADVANCED MTP Kabelanfertigung SM APC, 300m, HT582 Trommel Artikelnummer: 46-4057
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
4.034,10 €
NEUTRIK NKO12SA-A-0-500 OPTICALCON ADVANCED MTP Kabelanfertigung SM APC, 500m, Spule Artikelnummer: 46-4058
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
5.271,70 €
NEUTRIK NKOX12M-A-5-50 OPTICALCON ADVANCED MTP Kabelanfertigung X12M, 50m, GT310 Trommel Artikelnummer: 46-4059
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
2.118,20 €
NEUTRIK NKOX12M-A-5-100 OPTICALCON ADVANCED MTP Kabelanfertigung X12M, 100m, GT380 Trommel Artikelnummer: 46-4061
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
2.832,20 €
NEUTRIK NKOX12M-A-0-300 OPTICALCON ADVANCED MTP Kabelanfertigung X12M, 300m, GT582 Trommel Artikelnummer: 46-4062
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
4.379,20 €
NEUTRIK NKOX12M-A-0-500 OPTICALCON ADVANCED MTP Kabelanfertigung X12M, 500m, Spule Artikelnummer: 46-4063
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
6.628,30 €
NEUTRIK NKOX12SA-A-5-50 OPTICALCON ADVANCED MTP Kabelanfertigung X12SA, 50m, GT450 Trommel Artikelnummer: 46-4064
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
2.082,50 €
NEUTRIK NKOX12SA-A-5-100 OPTICALCON ADVANCED MTP Kabelanfertigung X12SA, 100m, GT450 Trommel Artikelnummer: 46-4065
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
2.463,30 €
NEUTRIK NKOX12SA-A-0-300 OPTICALCON ADVANCED MTP Kabelanfertigung X12SA, 300m, Spule Artikelnummer: 46-4066
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
3.641,40 €
NEUTRIK NKOX12SA-A-0-500 OPTICALCON ADVANCED MTP Kabelanfertigung X12SA, 500m, Spule Artikelnummer: 46-4067
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in Kontaktieren Sie uns.
5.295,50 €
