CANFORD UNIVERSELLER ANSCHLUSSFELD 1HE, 1x12, grau

Artikelnummer
45-3365
Hersteller
Canford
GTIN
5056704763975
Farbe
  • GrauGrau

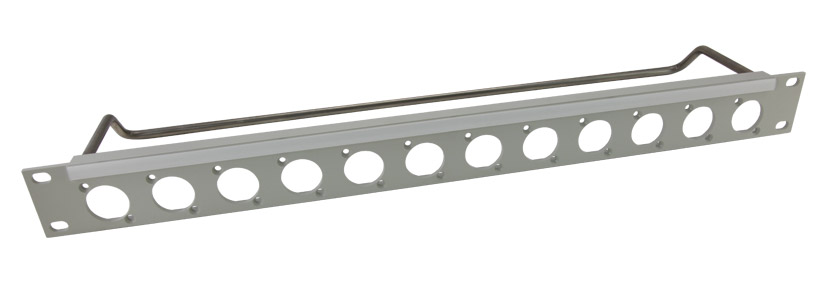

CANFORD UNIVERSELLER ANSCHLUSSFELD 1HE, 1x12, grau
CANFORD UNIVERSELLER ANSCHLUSSFELD 1HE, 1x12, grau

CANFORD UNIVERSELLE ANSCHLUSSFELDER - gerade und geneigt

Multifunktionale gerade oder geneigte Anschlussfelder in einer nahezu unendlichen Anzahl möglicher Konfigurationen. Dank des „Universal Connection Systems“ lässt sich eine große Auswahl an Steckverbindern und Schaltern, z. B. Steckverbinder mit Gehäusen aus der Neutrik „D“-Serie oder aus der Canford „Universal“-Serie, vom Anwender ohne zusätzliche Metallarbeiten in einem einzelnen Anschlussfeld kombinieren.

Die Anschlussfelder werden komplett mit M3-Schrauben, Muttern und Sicherungsscheiben zur Fixierung der Anschlüsse ausgeliefert.

Gerade Anschlussfelder

Die aus leichtem, aber extrem stabilem Aluminium-Druckguss hergestellten Steckfelder mit einer (1 HE), zwei (2 HE) und drei (3 HE) Anschlussreihen sind mit jeweils 8, 12 oder 16 Ausschnitten pro Reihe zur Montage einer Vielzahl von Komponenten inklusive der Steckverbinder aus der Canford „Universal“-Serie und der Neutrik „D“-Serie erhältlich. Für die Installation von Steckverbindern mit größerem Korpus wie z. B. Neutrik Speakon, bietet die 1HE-Version mit 12 Ausschnitten die notwendigen Zwischenräume. Wenn weniger Kanäle benötigt werden bzw. keine leeren Ausschnitte mit Abdeckplatten verdeckt werden sollen, bietet die Version mit 1 HE und acht gleichmäßig über die Steckfeldbreite verteilten Ausschnitten maximalen Platz zur Beschriftung.

Geneigte Anschlussfelder

Diese Anschlussfelder werden im Extrusionsverfahren aus widerstandsfähigem Aluminium hergestellt und bieten integrierte Versteifungen auf der Rückseite, während die Vorderseite vertikal um 7,5 Grad geneigt ist, wodurch gesteckte Kabel entlastet werden und der Anwender freien Zugang auf der Rückseite hat. Das Anschlussfeld kann um 180° gedreht montiert werden und ist dann nach vorne geneigt, sofern die gesteckten Kabel von oben anliegen. Nur erhältlich in 2 HE, mit zwei Anschlussreihen von 16 Ausschnitten für die „D“-Serie.

Zudem sind geneigte Anschlussfelder mit 2 HE und nur einer Anschlussreihe mit 2, 4, 6 oder 8 Ausschnitten erhältlich. Diese empfehlen sich für alle Gehäuse der „D“-Serie und eignen sich zudem für Neutrik „opticalCON“ Einbaubuchsen mit Dichtung und Neutrik „Speakon“-Buchsen, die jeweils eine breitere Anordnung der Ausschnitte als in einem 16-Wege-Anschlussfeld benötigen, siehe auch „Canford Tailboard-Rackblenden - geneigt – Audio – unbestückt“.

Alle Anschlussfelder verfügen auf der Rückseite über eine gekröpfte Führungsleiste pro Anschlussreihe, die einfachen Zugriff auf die Rückseite der Anschlüsse bietet. Über jeder Anschlussreihe befindet sich eine Halterung für einen Beschriftungsstreifen mit einrastender Abdeckung, in der sich die mitgelieferten Papierstreifen vor oder nach der Installation einsetzen lassen; für die Bedruckung stehen 7,5 mm zur Verfügung. Vorlagen zum Ausdruck eigener Beschriftungsstreifen können als DWG-Datei für AutoCAD und kompatible Anwendungen von der jeweiligen Produktseite auf der Canford-Webseite heruntergeladen werden.

432mm Ersatzbeschriftungsstreifen (nicht für Drucker geeignet) und Abdeckungen sind ebenfalls erhältlich, siehe CANFORD BESCHRIFTUNGSSTREIFEN – Aufsteckbar.

Die Anschlussfelder sind in ‘dawn grey’ (BS4800-10A03), dunkelgrau oder schwarz erhältlich.

Das „Universal Connection System“ wurde primär für Anwender entwickelt, die wenige Anschlussfelder mit einer Mixtur von Steckverbindern und Schaltern usw. benötigen. Wenn eine größere Menge individuell bestückter Anschlussfelder oder spezifische Metallarbeiten benötigt werden, ist das ebenfalls möglich. Für weiterführende Informationen oder ein Angebot wenden Sie sich bitte an unseren Verkauf per Email, verkauf@canford.de. (Für kundenspezifische Metallarbeiten ist eine Mindestbestellmenge von 10 Einheiten erforderlich).

Das „Universal Connection System“ ist eine von Canford Audio entwickelte Baureihe. Copyright Canford Audio 1987.

Neutrik „D“-Serie Steckverbinder

Der „D“-Serie-Einbauflansch wird von Neutrik für eine Vielzahl von Steckverbindertypen inklusive der männlichen und weiblichen XLRs, der 3-poligen Klinkenbuchsen (Größe A und B), der Cinch-Einbaubuchsen (Phono), der „EtherCON“ RJ45-Datenanschlüsse, USB, FireWire, der „Speakon“ Lautsprecheranschlüsse und für BNC-Einbaubuchsen verwendet. Die meisten Anschlusstypen können von vorne oder hinten im Anschlussfeld montiert werden. Die XLRs aus der DL-Serie mit M3-Gewinde können von hinten ohne Mutter oder Unterlegscheibe einfach mit den mitgelieferten Schrauben montiert werden.

Hinweis zur Anwendung:

  • Es wird empfohlen, bei „Speakon“ und „PowerCON“ Anschlüssen eine 42-029 Isolierhülle zum Schutz vor einem versehentlichen Kurzschluss zwischen den bestückten Anschlüssen auf der Rückseite zu verwenden.
  • Neutrik-Einbaubuchsen mit Verrieglung können von vorne oder hinten montiert werden, allerdings muss bei der rückseitigen Montage die Verschlussleiste entfernt werden.
  • Bei Neutrik „Speakon“ Lautsprecheranschlüssen müssen entweder Anschlussfelder mit 8 oder 12 Ausschnitten verwendet werden, oder alternativ Anschlussfelder mit 16 Ausschnitten, wobei der horizontale Abstand durch den Einsatz von Abdeckplatten vergrößert werden muss (siehe oben).
  • Neutrik „Speakon“ Einbausteckverbinder müssen frontseitig montiert werden, um sicherzustellen, dass der Kabelsteckverbinder damit passt. Wir empfehlen die Canford Schnellmontage Universelle Anschlussfelder, die für rückseitige Montage von Neutrik „Speakon“ und Powercon D-Serie-Steckverbindern geeignet sind.
  • M3 Montagerahmen (40-790) eignen sich nicht für den Einsatz mit den Universal-Anschlussfeldern.
  • Die Anschlussfelder werden komplett mit M3-Schrauben, Muttern und Sicherungsscheiben zur Fixierung der Anschlüsse ausgeliefert.

Einbaubuchsen aus der Canford Universal Series

Canford hat die Möglichkeiten durch eine weitere Baureihe mit Steckverbindern und Schaltern erweitert, die auf isolierten Formteilen installiert sind und in die „D“-Ausschnitte des Serie passen. Aus der Baureihe „Universal Series Connectors“ können mit Buchsen bestückte Einbau- und zurückversetzte Adapterplatten in schwarz oder weiß ausgewählt werden. Platten ohne Bohrung können zur Abdeckung nichtbelegter Öffnungen genutzt werden, während vorgebohrte Platten für eine Vielzahl an Einbausteckverbindern, Schaltern und Anzeigen genutzt werden können.

Montagebügel zur rückversetzten Montage

Zur zurückgesetzten Montage von Steckfeldern im Rack sind entsprechende Montagebügel erhältlich, siehe Canford Rackbracket – Recess mounting brackets.

RACKPOD Wandrack mit 2 HE, Esche und Buche

Entwickelt für die Montage der Universellen Anschlussfelder (oder anderer flacher Anschlussfelder) an der Wand oder auf bzw. unter der Arbeitsfläche oder Workstation. Sie bieten eine offene Rückseite und eine Verschraubung über Innenbleche und sind mit gestanzten 19" Rackschienen ausgestattet. Intern nutzbare Tiefe: 60 mm. Für den Einsatz in einem Wandrack müssen die Führungsleisten der Anschlussfelder entfernt werden, da sie für diese sehr flache Ausführung zu tief sind. Externe Abmessungen der Überstände: 530 x 133 x 82 mm (L x H x T).

CANFORD UNIVERSAL CONNECTION PANELS - Flush and angled

Multipurpose flush or angled connection panels with an almost infinite number of configurations. The 'Universal Connection System' allows a wide range of connectors and switches, with the Neutrik 'D' series housing, or the Canford 'Universal' series connectors, to be assembled by the user in a single panel without special metalwork.

Panels are supplied complete with M3 screws, nuts and shakeproof washers for connector fixing. The screws provided are M3 x 12mm.

Flush panels

Manufactured from lightweight but extremely rigid aluminium extrusions, 1U one-row, 2U two-row and 3U three-row panels are available with 8, 12 or 16 cut-outs per row to mount a wide range of components including the Canford 'Universal' series connectors and Neutrik 'D' series housing connectors. For installations where larger body cable connectors will be used, for example Neutrik Speakon, the 1U 12 cut-out version provides the necessary clearance. Where fewer channels are required and to avoid the need to fit blanking plates in unused ports, the 1U, 8 cut-out version has connectors equally spaced across the panel providing maximum area for labelling.

Angled panels

Manufactured from a unique profile aluminium-extrusion with integral rear bracing-bar, the front face of the panel is angled down by 7.5 degrees from vertical, relieving stress on mated cables and maintaining clear access at the rear. The panel may be mounted 'upside down' giving an upward tilt to the face if mated cables are routed from above. Available in 2U only, with two rows of 16 'D' series cut-outs.

2U angled panels with a single row of 2, 4, 6 or 8 cut-outs are also available. These are suitable for all 'D' series housings and will accommodate Neutrik 'opticalCON' chassis connectors fitted with gaskets and Neutrik 'Speakon' sockets, both of which require a larger cut-out separation than a 16 way panel provides, see Canford Tailboard And Wallbox Termination Panels - Angled - Audio - Unpopulated.

All panels are fitted with a cranked lacing-bar for each row of connectors giving easy access to the rear of the connectors. A snap-on cover designation-strip holder is fitted above each connector row permitting the supplied paper strips to be inserted before or after installation; 7.5mm of printable height is available. Templates for printing designation strip labels, available as a DWG file for AutoCAD and compatible applications, can be downloaded from the appropriate product page on the Canford website. Spare 432mm designation-strip paper (not suitable for printers) and covers are available, see CANFORD DESIGNATION STRIPS - Snap-on.

Panels are available finished in Dawn Grey (BS4800-10A03), Dark Grey or Black.

The 'Universal Connection System' is primarily designed for the user requiring a small number of panels with a mixture of connectors, switches etc. If a larger number of custom populated panels or non standard metalwork is required, this is also possible. For further information or a quotation please contact the custom metalwork team via email, custommetal@canford.co.uk. Alternatively contact Sales. (A minimum order quantity of 10 off will usually apply to custom metalwork.)

'Universal Connection System' is a series designation originated by Canford Audio. Copyright Canford Audio 1987.

Neutrik 'D' Series Connectors

The 'D' series mounting flange is used by Neutrik for a wide variety of connector types including male and female XLR’s, 3-pole jack socket (A and B gauge), recessed RCA (phono), ‘Ethercon’ RJ45 data connector, USB, Firewire, ‘Speakon’ loudspeaker connectors and recessed BNC sockets. Most connector types can be front or rear mounted on the panel. The M3 threaded DL series XLRs may be rear mounted without the need for nuts and washers by simply inserting the supplied screws.

Application note:
  • It is strongly recommended that 42-029 Insulating cover is used with 'Speakon' and 'Powercon' connectors to protect against accidental contact with live pins at the rear of the panel.
  • Neutrik locking jack sockets may be front or rear mounted but must have the latch bar removed if rear mounted.
  • Neutrik 'Speakon' loudspeaker connectors must be used with 8-way and 12-way panels or alternately spaced (horizontally) with blanking plates in 16-way panels (see above).
  • Neutrik 'Speakon' panel connectors must be front face mounted to ensure the cable connector can fully mate with the panel connector. We recommend using Canford Rapid Assembly Panels which are suitable for rear mounting Neutrik Speakon and Powercon D-series connectors, see CANFORD UNIVERSAL CONNECTION PANELS - Rapid Assembly.
  • M3 tapped mounting frames, (40-790), are not suitable for use on Canford universal connection panels with the exception of the rapid assembly version.
  • Panels are supplied complete with M3 screws, nuts and shakeproof washers for connector fixing.

Canford Universal Series Connectors

Canford has expanded the possibilities further by offering a further range of connectors and switches mounted on insulating mouldings which fit the 'D' series cut-outs. Flush mount and recessed adaptor plates, available in black or white, fitted with connectors should be selected from the 'Universal Series Connectors' range. Un-drilled plates can be used to blank off unused holes or drilled to accept a wide variety of other connectors, switches and indicators.

Recess Rack-Mounting Brackets

Recess rack-mounting brackets are available to recess panels within the rack, see Canford Rackbracket - Recess mounting brackets.

RACKPOD Wall rack 2U, Ash and Beech

Designed to enable Universal Connection Panels (or other shallow panels) to be wall mounted or fitted on, or under desks or workstations. They have an open back, with internal corner-plate screw fixings and are fitted with punched 19” rack strip. Usable internal depth 60mm. Panel lacing bars must be removed when used in this surround, as they are too deep for this deliberately shallow design. External dimensions of surrounds: 530 x 133 x 82 (l x h x d) mm.
