AMP MATE-N-LOK CRIMP TOOL KIT

Die von Canford entwickelten und gefertigten Gehäuse bieten eine schnelle, einfache und effektive Lösung für die Rackmontage von bis zu acht Lemo 3K.93C FXW oder EDW Lemo SMPTE Hybrid-Glasfaseranschlüssen mit wahlweise flachem oder nach Industriestandard geneigtem 2 HE Anschlussfeld. Zum Anschluss sind weder spezielle Fachkenntnisse noch vorkonfektionierte- und terminierte Kabel notwendig. Nicht verwendete Ports sind mit Abdeckplatten versehen und können zur späteren Erweiterung der Anschlüsse genutzt werden.

Zur Installation werden die SMPTE-Kabel über rückseitige Kabeldurchführungen in das Gehäuse geführt, die Zugentlastung wird über integrierte Klemmsäulen sichergestellt. Die elektrischen Elemente werden mit Hilfe der mitgelieferten Crimp-Kontakte (männlich) angeschlossen und in MATE-N-LOK Schottverbinder eingeführt. Die Glasfaserelemente werden wahlweise mit Hilfe von Senko XP Fit Plus Steckverbindern konfektioniert oder über SC-Pigtails, die mit Hilfe der integrierten Spleißkassette auf die eingehende Glasfaser aufspleißt werden. Anschließend werden sie in den SC-Kuppler auf der innenliegenden Schottwand eingeführt.

Beachten Sie bitte, dass im Lieferumfang kein SMPTE-Verlegekabel enthalten ist und dieses separat bestellt werden muss. Siehe Glasfaserkabel.

Als echte Plug-and-Play-Lösung bietet Canford auch vorkonfektionierte SMPTE-Kabel nach Kundenspezifikation an – komplett mit Verschraubungen, MATE-N-LOK- und SC-Steckern. So wird die Installation zusätzlich vereinfacht, da die Kabel nicht vor Ort konfektioniert werden müssen, sondern direkt an der Rückseite des Gehäuses eingeführt und mit dem jeweiligen Anschluss an der Rückwand verbunden werden können. Für ein individuelles Angebot wenden Sie sich bitte an die Vertriebsabteilung.

Dieses System bietet nicht nur einen verbesserten Schutz für die elektrischen und Glasfaser-Anschlüsse, die sicher im Gehäuse verbaut sind, sondern ermöglicht zudem einen einfachen und schnellen Austausch bzw. eine Reparatur fehlerhafter SMPTE-Anschlüsse ohne weitere Fachkenntnisse und teure Ausfallzeiten.

Jeder Anschluss ist mit einer Halterung für einen Beschriftungsstreifen mit einrastbarer Abdeckung ausgestattet. Druckvorlagen für die Beschriftungsstreifen stehen im jeweiligen Produktbereich auf der Canford-Webseite zum Download zur Verfügung.

Das Produkt ist in den Standardausführungen Dawn Grey (BS4800-10A03) oder schwarz erhältlich. Weitere Farben sind auf Anfrage lieferbar. Gehäusetiefe: 270 mm.

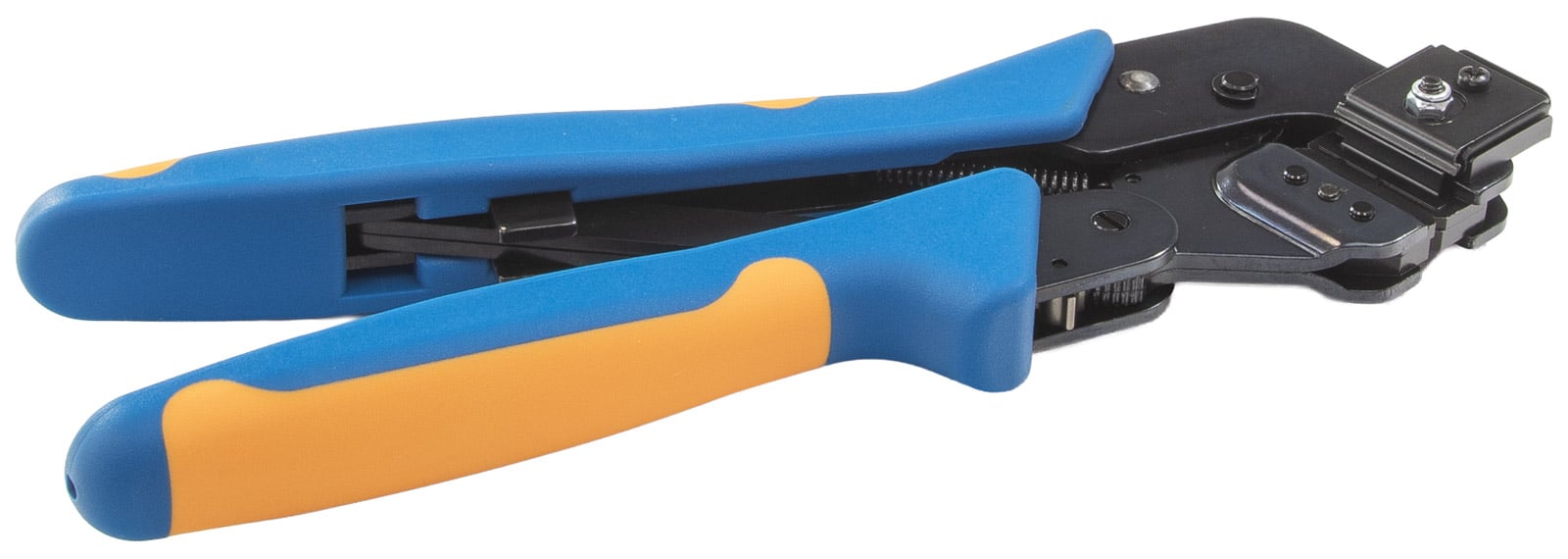

Weitere MATE-N-LOK-Verbinder und das MATE-N-LOK Crimp-Werkzeug können separat bestellt werden. AMP MATE-N-LOK CrimpTool Kit (55-839) mit Crimp-Werkzeug und zwei Crimp-Aufsätzen für Verbinder der Größen 16-20 AWG (46-4218) und 22-26 AWG (46-4219).

Für alternative 100mm tiefe Rackgehäuse zur Feld-Konfektionierung: siehe CANFORD KOMPAKTE LEMO SMPTE GLASFASER-RACKGEHÄUSE.

Designed and manufactured by Canford to facilitate a fast, easy and effective solution for installing rack-mount Lemo SMPTE hybrid fibre connectors on site without the need for specialist skills or pre-terminated cable assemblies, these enclosures accommodate up to eight Lemo 3K.93C FXW or EDW connectors in either a flat, or our industry standard angled, 2U front panel. Blanking plates are fitted to any unused ports which allows for future expansion if required.

During installation the SMPTE cables enter the chassis via individual rear cable glands and the strain relief element is secured to the integral clamping posts. The electrical elements are terminated using the male crimp contacts (supplied) and inserted into the corresponding MATE-N-LOK bulkhead connector. The fibre elements can be terminated using the Senko XP Fit Plus connection system or alternatively via the supplied SC tails which are spliced to the incoming fibre using the incorporated splice tray. These are then inserted into the SC coupler on the internal bulkhead.

Please note that installed SMPTE cable is not included and should be ordered separately. See Fibre optic cables.

To offer a true 'Plug and Play' solution, Canford are also able to supply customer specified lengths of SMPTE cable pre-fitted with cable glands, MATE-N-LOK and SC connectors. This further simplifies installation as no on-site termination is required and the cables are simply passed into the rear of the enclosure and fitted to the respective mating connectors in the bulkhead. Please contact Sales if you require a quote for this option.

In addition this system not only provides improved protection to both the electrical and fibre connections secured within the enclosure but also allows for quick and easy replacement/repair of any failed SMPTE connectors reducing downtime and the need for expensive field service repairs.

A designation-strip holder with snap-on cover is fitted to allow easy identification of each connector. Templates for printing the designation strip label can be downloaded from the appropriate product, page on the Canford website.

The product is available as standard in Dawn Grey (BS4800-10A03) or Black. Other colours are available on request. Enclosure Depth: 270mm.

Also available are spare MATE-N-LOK contacts and the MATE-N-LOK crimp tool. AMP MATE-N-LOK Crimp Tool Kit (55-839) contains a crimp tool and 2 die sets to cover 16-20 AWG (46-4218) and 22-26 AWG (46-4219) crimp sizes.

For alternative 100mm deep fibre termination enclosures: See CANFORD FIBRE LEMO SMPTE COMPACT RACKMOUNT ENCLOSURES.
