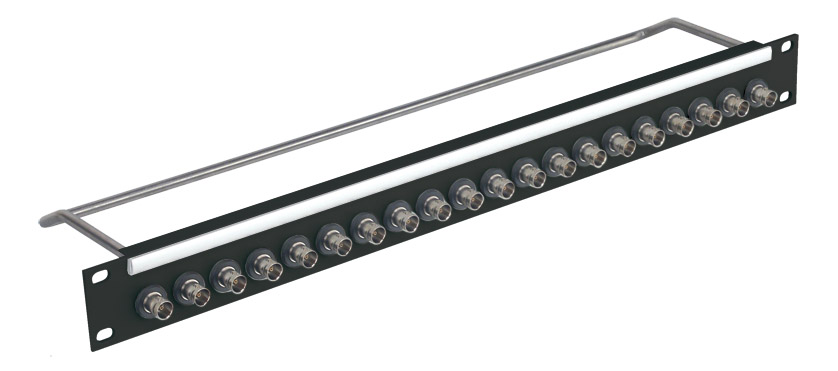

CANFORD BNC-ANSCHLUSSFELD 1HE, 1x20, 12G 4K, schwarz

Mit einer, zwei, drei oder vier Reihe(n) von Steckverbindern in einem 1HE, 2HE oder 3HE Panel, jede Reihe mit entweder 12, 16, 20 oder 24 Steckverbindern - je abhängig von dem Modell, können diese ‚Ultra High Definition‘ BNC-Anschlussfelder für 12G 4K UHD (2160P60) als auch für hochauflösende 3G und 1,5G Standardauflösungen und analoge Videoanwendungen verwendet werden.

Die Übertragungsqualität übertrifft die Anforderungen der Spezifikationen SMPTE ST 2082-1. Die Steckfelder eignen sich somit zur Übertragung von Komposit- und Komponenten-Videosignalen mit 270 Mbit/s SDI sowie von unkomprimiertem 1080i- oder 1080p HD-SDI Video und 4K UHD (2160P60) Video bis 12GHz.

Die aus leichtem, aber extrem stabilem Aluminium-Profil hergestellten Anschlussfelder sind vollständig mit Coax Connectors ‚Korus‘ doppelseitige, ‚Ultra High Definition‘ 12G 75 Ohm BNC-Buchsen bestückt, die gleichmäßig über das Anschlussfeld verteilt sind. Auf der Rückseite ermöglicht eine gekröpfte Führungsleiste über jede Steckerreihe eine leichte Zugänglichkeit zu den Steckverbindern. Auf der Vorderseite befindet sich über jede Steckerreihe einen Beschriftungsstreifen mit einer einrastenden Abdeckung, in der sich Papierstreifen vor oder nach der Installation einsetzen lassen; für die Bedruckung stehen 7,5 mm zur Verfügung.

Die Anschlussfelder sind in ‘dawn grey’ (BS4800-10A03) oder schwarz erhältlich.

Vorlagen zum Ausdruck eigener Beschriftungsstreifen können als DWG-Datei für AutoCAD und kompatible Anwendungen von der jeweiligen Produktseite auf der Canford-Webseite heruntergeladen werden.

Ersatz-Papierbeschriftungsstreifen mit 432 mm (nicht für Drucker geeignet) und Abdeckungen sind erhältlich, siehe CANFORD BESCHRIFTUNGSSTREIFEN – Aufsteckbar.

Zur zurückgesetzten Montage von Steckfeldern im Rack sind entsprechende Montagebügel erhältlich, siehe Canford Rackbracket – Recess mounting brackets

With one, two, three or four rows of connectors in 1U, 2U or 3U panels, each row with 12, 16, 20 or 24 connectors, depending on model, these 'Ultra High Definition' BNC termination panels are intended for 12G 4K ultra high definition (2160P60), 3G and 1.5G high definition, standard definition and analogue video applications. The performance exceeds the requirements of SMPTE ST 2082-1 making them suitable for composite and component video, 270 Mb/s SDI, uncompressed 1080i or 1080p HD-SDI video and 4K UHD (2160P60) video up to 12GHz.

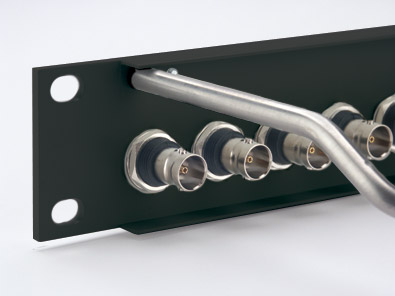

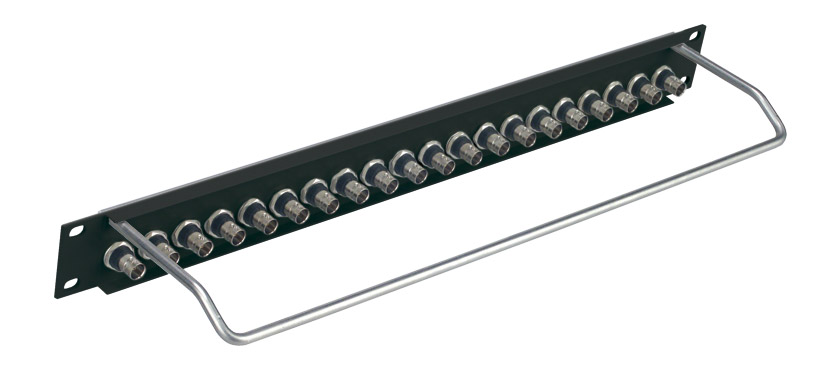

Manufactured from a rigid aluminium extrusion, the panels are fully-populated with Coax Connectors 'KORUS' double-sided, 'Ultra High Definition', 12G, 75 ohm sockets, equally spaced across the panel. To the rear, a cranked lacing-bar is fitted over each row of connectors, giving easy access to the sockets. On the front, above each row of connectors, sits a designation-strip holder with snap-on cover, allowing paper inserts, with 7.5mm of printable height, to be inserted before or after any installation.

Available finished in Dawn Grey (BS4800-10A03) or Black.

Templates for printing designation strip labels, available as a DWG file for AutoCAD and compatible applications, can be downloaded from the appropriate product page on the Canford website.

Spare 432mm designation-strip paper (not suitable for printers) and covers are available, see CANFORD DESIGNATION STRIPS - Snap-on.

Recess rack-mounting brackets are available to recess panels within the rack, see Canford Rackbracket - Recess mounting brackets.
